Programmation CN
1
.1 Pr
ogr
ammation smar
t.T
u
rn
et DIN

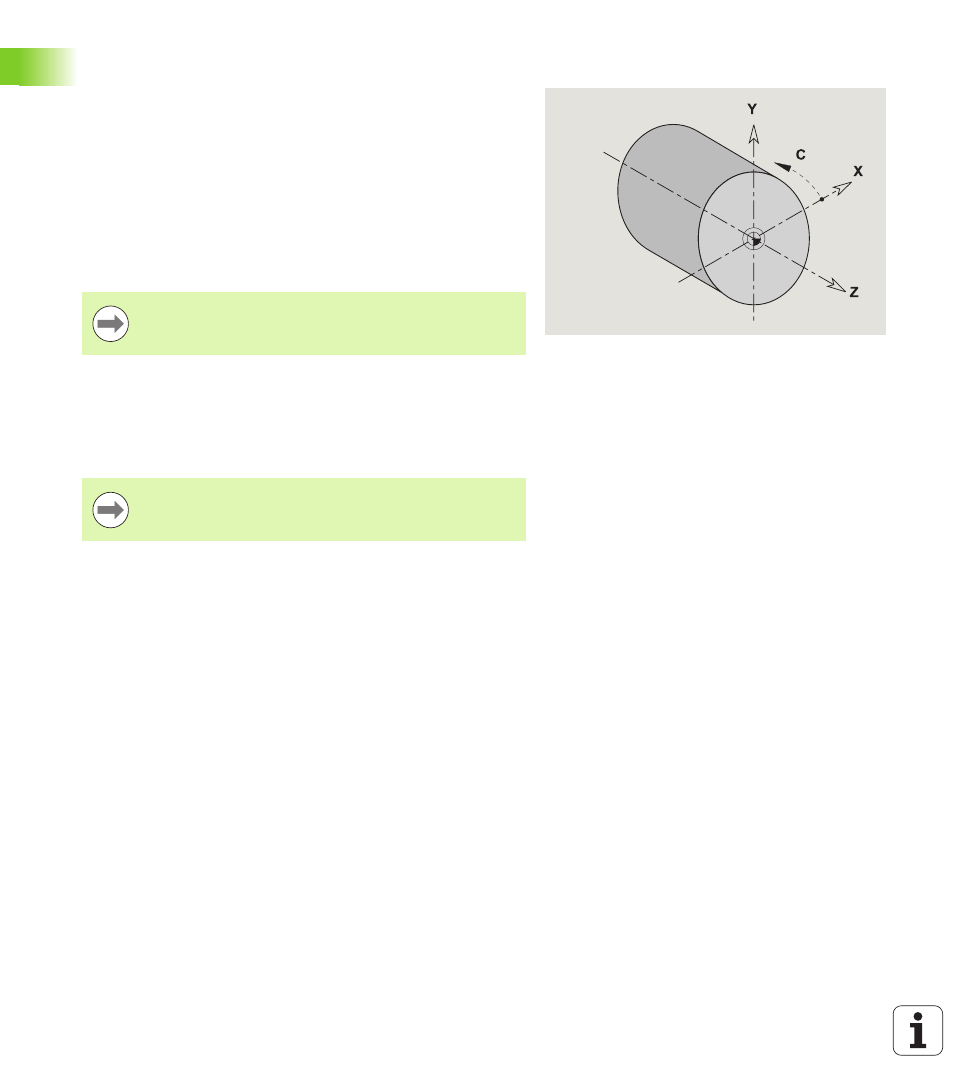

Axes linéaires et rotatifs
Axes principaux : Les indications de coordonnées de l'axe X, Y et Z se
réfèrent au point zéro pièce.
Axe C comme axe principal:
 Les valeurs angulaires se réfèrent au „point zéro de l'axe C“.
 Contours avec l'axes C et usinages avec l'axe C:
 Les valeurs de coordonnées sur la face frontale/arrière sont des
coordonnées cartésiennes (XK, YK) ou polaires (X, C)
 Les valeurs de coordonnées sur l'enveloppe sont en coordonnées
polaires (Z, C). Au lieu de „C“, on peut utiliser la cote linéaire CY
(„développé“ au diamètre de référence).
Unités de mesure
Vous écrivez les programmes CN en „métrique“ ou en „pouces“
(inch). L'unité de mesure est définie dans le champ "Unité" (Voir
„Section EN-TETE PROGRAMME” à la page 45.).
 L'éditeur smart.Turn ne tient compte que des lettres
d'adresse des axes configurés.
Si l'unité de mesure a été définie, elle ne peut plus être
modifiée par la suite.
