2.3 Units – Gor
g
es

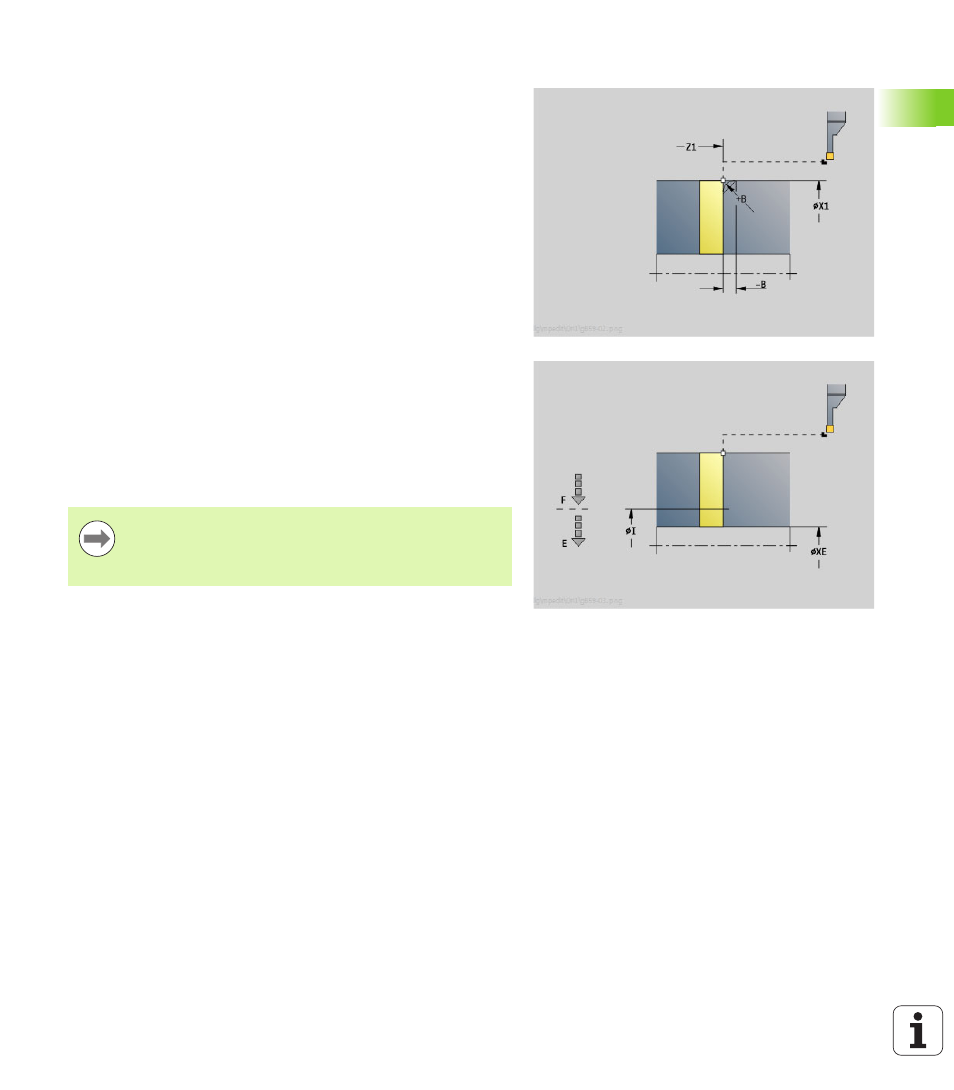

Unit „Tronçonnage"
L'Unit tronçonne la pièce. Au choix, un chanfrein ou un arrondi peut
être créé sur le diamètre extérieur. A l'issue de l'exécution du cycle,
l'outil retourne au point initial. A partir de la position I, vous pouvez
définir une réduction de l'avance.
Nom de l'unit : G859_CUT_OFF / cycle : G859 (voir à la page 307)
Accès à la banque de données technologiques
 Mode d'usinage : gorge de contour
 Paramètres variables : F, S, E
Formulaire cycle
X1, Z1
Premier point du contour X, Z (X: cote au diamètre)
B Chanfrein/arrondi
 B>0: Rayon de l'arrondi
 B<0: Longueur du chanfrein
XE Diamètre intérieur (tube)
I Diamètre réduction d'avance Diamètre limite à partir
duquel l'outil se déplace avec l'avance réduite.
E Avance réduite
D Vitesse de rotation max.
K Distance de retrait après le tronçonnage : relever l'outil sur
le côté de ... avant de le retirer.
SD Limitation de la vitesse de rotation à partir du diamètre I
U Diamètre à partir duquel le ramasse-pièces est activé
(fonction machine)
Autres formulaires :
voir à la page 58
La limitation à la vitesse de rotation maximale „D“ est
active seulement dans le cycle. La limitation de la vitesse
de rotation d'avant le cycle est à nouveau active après la
fin du cycle.
