2.1 Units smart.Turn
Groupe de menu „Units“
Le groupe de menus „Units“ contient les appels d'Unit(é)s en
fonction du mode d'usinage: Vous atteignez ce groupe de menu en
activant le sous-menu „Units“.
 Ebauche
 Gorges
 Perçage et pré-perçage (axe C et Y)
 Finition
 Filetage
 Fraisage (axe C et Y)
 Usinages spéciaux
Unit smart.Turn
Une Unit décrit un bloc entier de travail. L'Unit contient l'appel d'outil,
les données technologiques, l'appel du cycle, la stratégie d'approche
et de sortie du contour ainsi que les données globales telles que la
distance de sécurité, etc. Tous ces paramètres sont regroupés
clairement dans un formulaire.

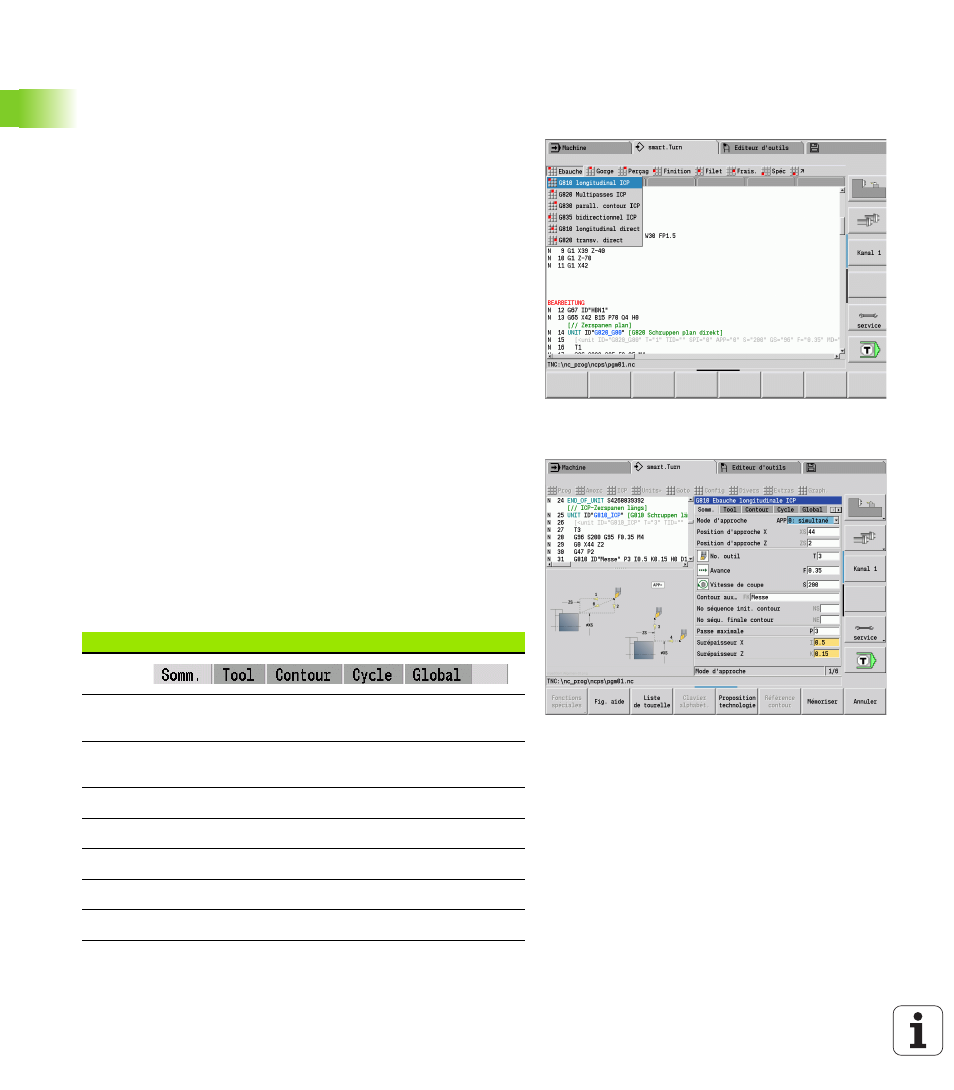

Formulaire Unit
La boîte de dialogue Unit est subdivisée en formulaires, les
formulaires eux-mêmes en groupes. Vous naviguez avec les touches
smart
entre les formulaires et les groupes
Formulaire dans les dialogues UNIT
Somm.
Formulaire du résumé de toutes les configurations
nécessaires.
Tool
Formulaire d'outil avec sélection de l'outil, configuration
des données technologiques et fonctions M
Contour
Définition ou sélection du contour à usiner
Cycle
Description du déroulement de l'usinage
Global
Affichage et configuration des valeurs globales
AppDep
Définition du déplacement d'entrée et de sortie
ToolExt Configurations étendues des outils
