494
Programmation DIN pour l' axe Y
6
.3 Cont
ours da
ns
le plan YZ

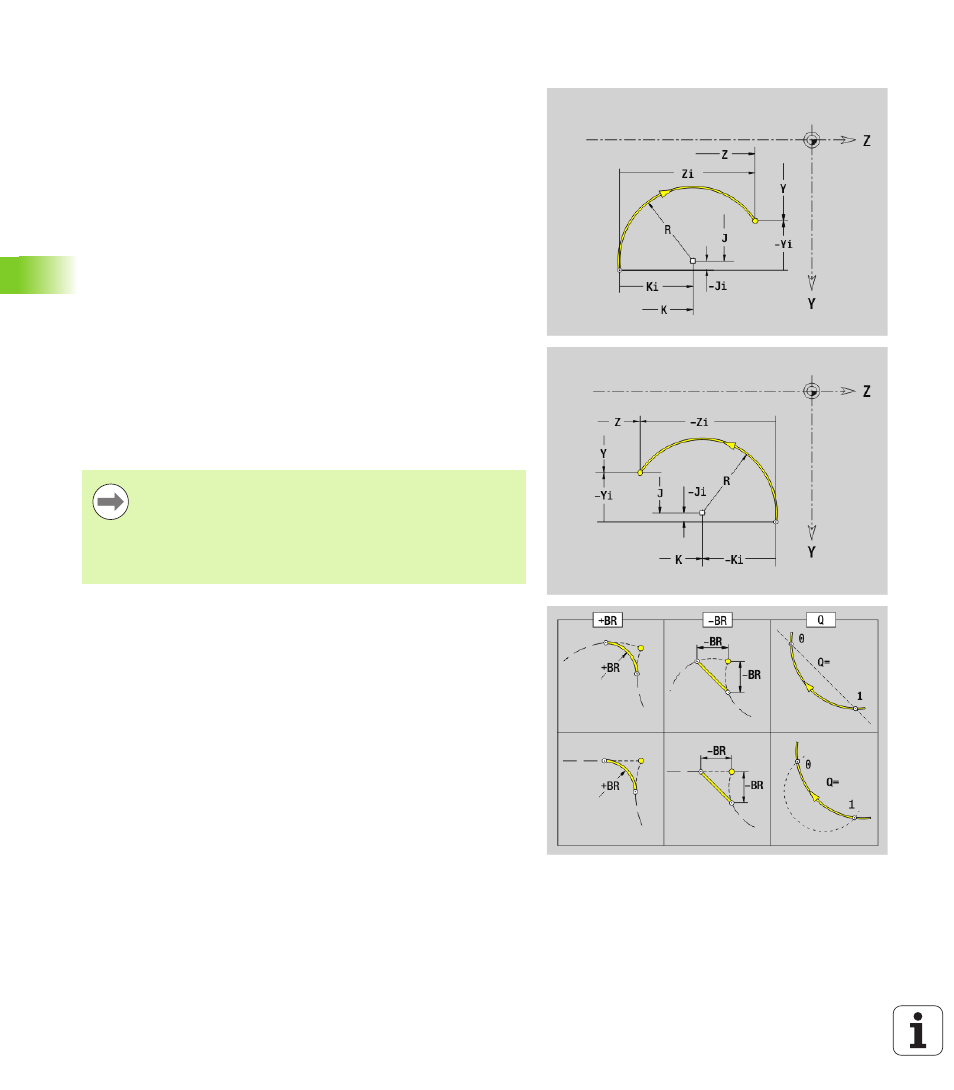

Arc de cercle plan YZ G182/G183 Géo
G182/G183 définit un arc de cercle dans un contour du plan YZ. Sens
de rotation: voir figure d'aide
Paramètres
Y Point final (cote de rayon)
Z Point final
J Centre (sens Y)
K Centre (sens Z)
R Rayon
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 aucune introduction : raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
Programmation
 Y, Z:
en absolu, en incrémental, avec effet modal ou „?“
 J, K:
en absolu ou en incrémental
 Le point final ne doit pas être le point initial (pas de
cercle entier).
