HEIDENHAIN MANUALplus 620, CNC PILOT 640
345
4.26 Cy
cles de fr
aisag
e

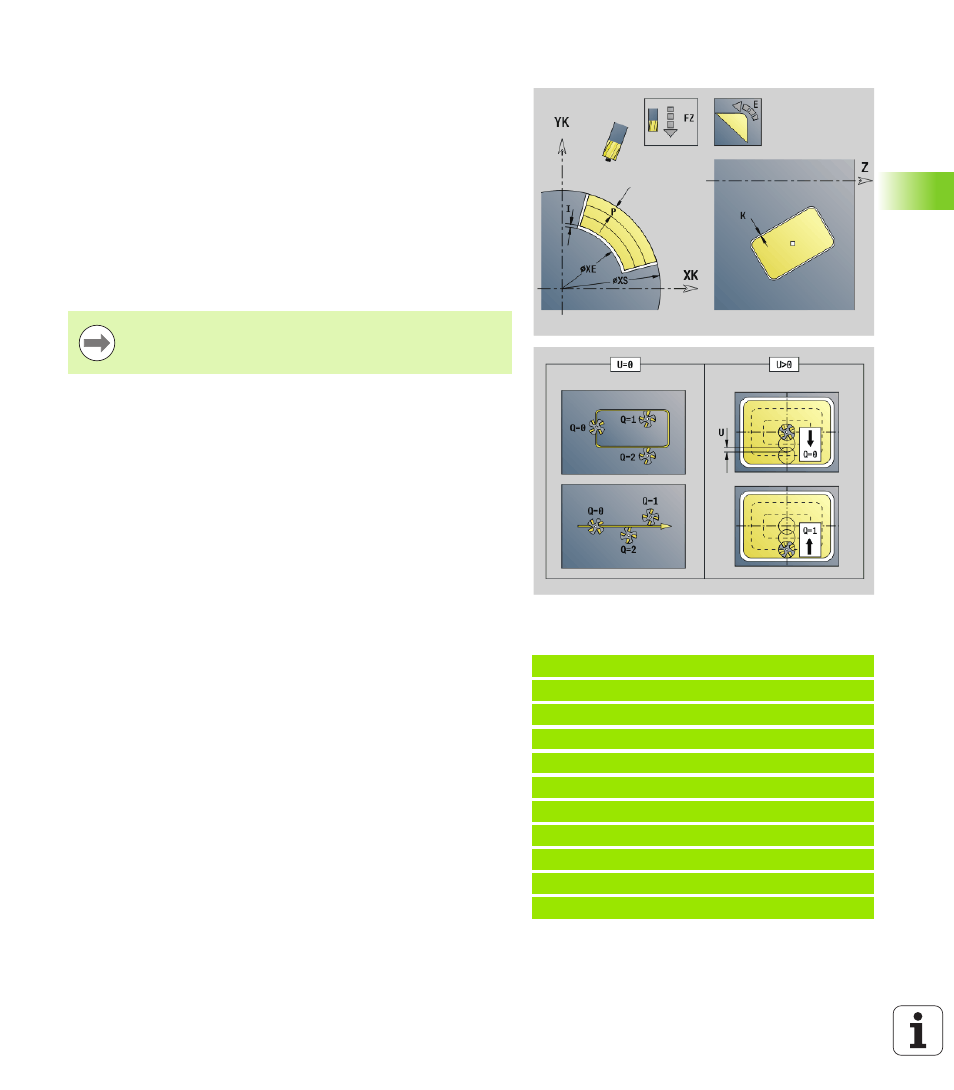

Fraisage contours/figures sur le pourtour G794
G794 fraise des figures ou des „contours libres“ (ouverts ou fermés)
G794 est suivi:
 de la figure à fraiser avec:
 la définition de la figure (G311..G317) – Voir„Contours sur
l'enveloppe” à la page 233.
 Fin de la définition de contour (G80)
 le contour libre avec:
 Point de départ (G110)
 Définition de contour (G111, G112, G113)
 Fin de la définition de contour (G80)
Exemple : G794
%314_G315.nc
[G314 / G315]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 XS100 XE97 P2 U0.5 R0 K0.5 F0.15
N6 G314 Z-35 C0 R20
N7 G80
N8 M15
END
Utilisez de préférence la définition de contour avec ICP
dans la section géométrie du programme ainsi que les
cycles G840, G845 et G846.
Paramètres
XS Bord supérieur de fraisage (cote au diamètre)
XE Fond du fraisage (cote au diamètre)
P Plongée max. (par défaut: Profondeur totale en une passe)
U Facteur de recouvrement, Fraisage de contour ou de poches
(par défaut: 0)
 U = 0 : fraisage de contours
 U > 0 : fraisage de poches – recouvrement min. des
trajectoires de fraisage = U*diamètre de la fraise
R Rayon d'approche (rayon d'approche/de sortie) – (par défaut :
0)
 R=0: L'élément de contour est abordé directement; plongée
au point d'approche, au-dessus du plan de fraisage, puis
plongée verticale en profondeur
 R>0: La fraise se déplace sur un arc de cercle d'approche/de
sortie qui se raccorde par tangentement à l'élément de
contour.
 R<0 aux angles intérieurs: La fraise se déplace sur un arc de
cercle d'approche/de sortie qui se raccorde par
tangentement à l'élément de contour.
 R<0 aux angles ext.: Longueur élément linéaire d'approche/
sortie; élément de contour abordé/quitté par tangentement
I Surépaisseur X
K Surépaisseur parallèle au contour
F Avance plongée
E Avance réduite pour éléments circulaires (par défaut: avance
actuelle)
H Sens de déplacement de la fraise (par défaut : 0) : agit sur le
sens du fraisage
avec le sens de rotation de la fraise.
 0 : en opposition
 1 : en avalant
