5 Ex
emple

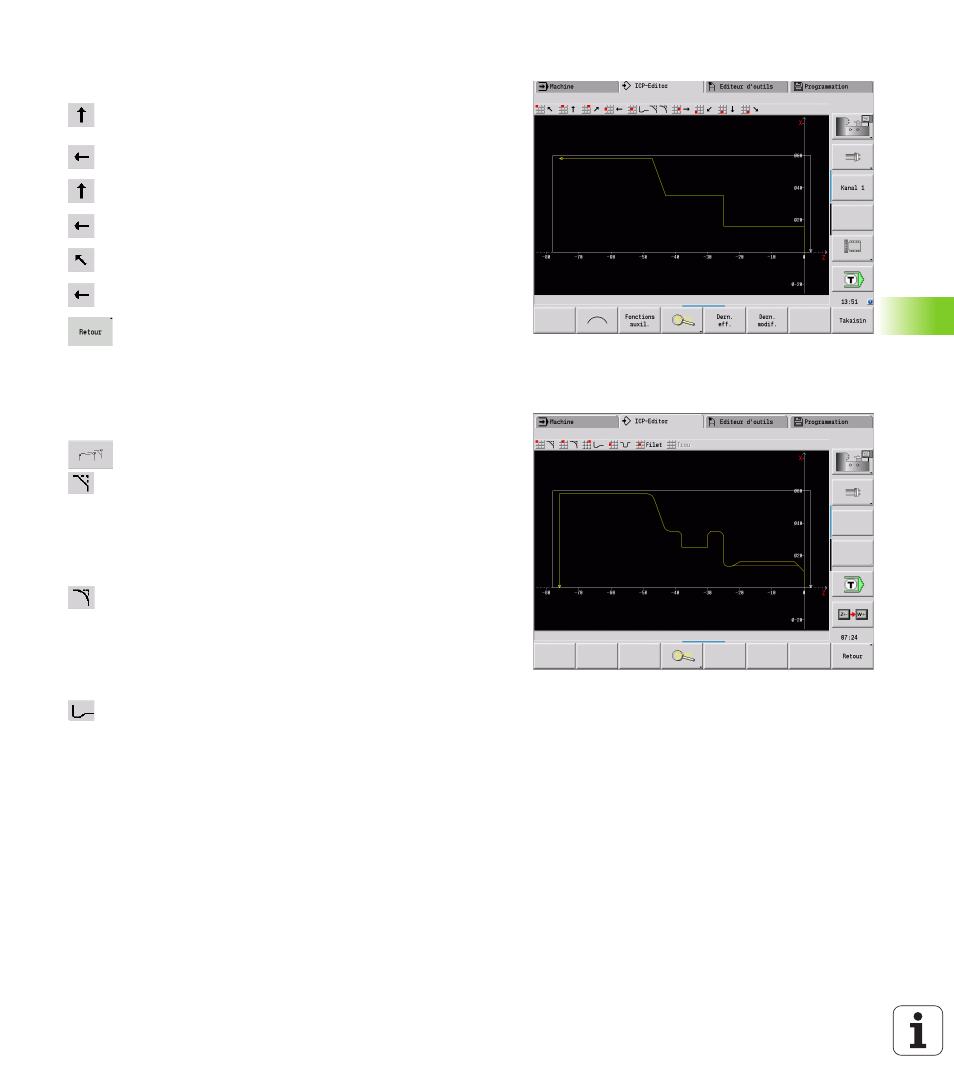

Définir le contour de base
 Sélectionner "ICP > Pièce finie (> Contour)".
 Introduire le point de départ du contour X = 0, Z = 0
et le point final de l'élément X = 16.
 Introduire Z = - 25.
 Introduire X = 35.
 Introduire Z = - 43.
 Introduire X = 58 et W = 70.
 Introduire Z = - 76.
 Appuyer sur la softkey "Retour" pour revenir au menu
précédent.
Définir les éléments de forme
Chanfrein „Coin pour goupille filetée“
 Sélectionner l'élément de forme.
 Sélectionner „Forme > Chanfrein“.
 Valider „Coin pour goupille filetée“.
 Boîte de dialogue „Chanfrein“ : largeur du chanfrein =
3 mm
Arrondis
 Sélectionner „Forme > Arrondi“.
 Valider „Coin pour arrondi“.
 Boîte de dialogue „Arrondi“ : rayon de l'arrondi = 2
mm
Dégagement
 Sélectionner „Forme > Dégagement > Dégagement
de forme G“.
 Valider „Coin pour dégagement“.
 Boîte de dialogue "Dégagement forme DIN 76"
