66
Units smart.Turn
2.2 Units – Ebauc
he

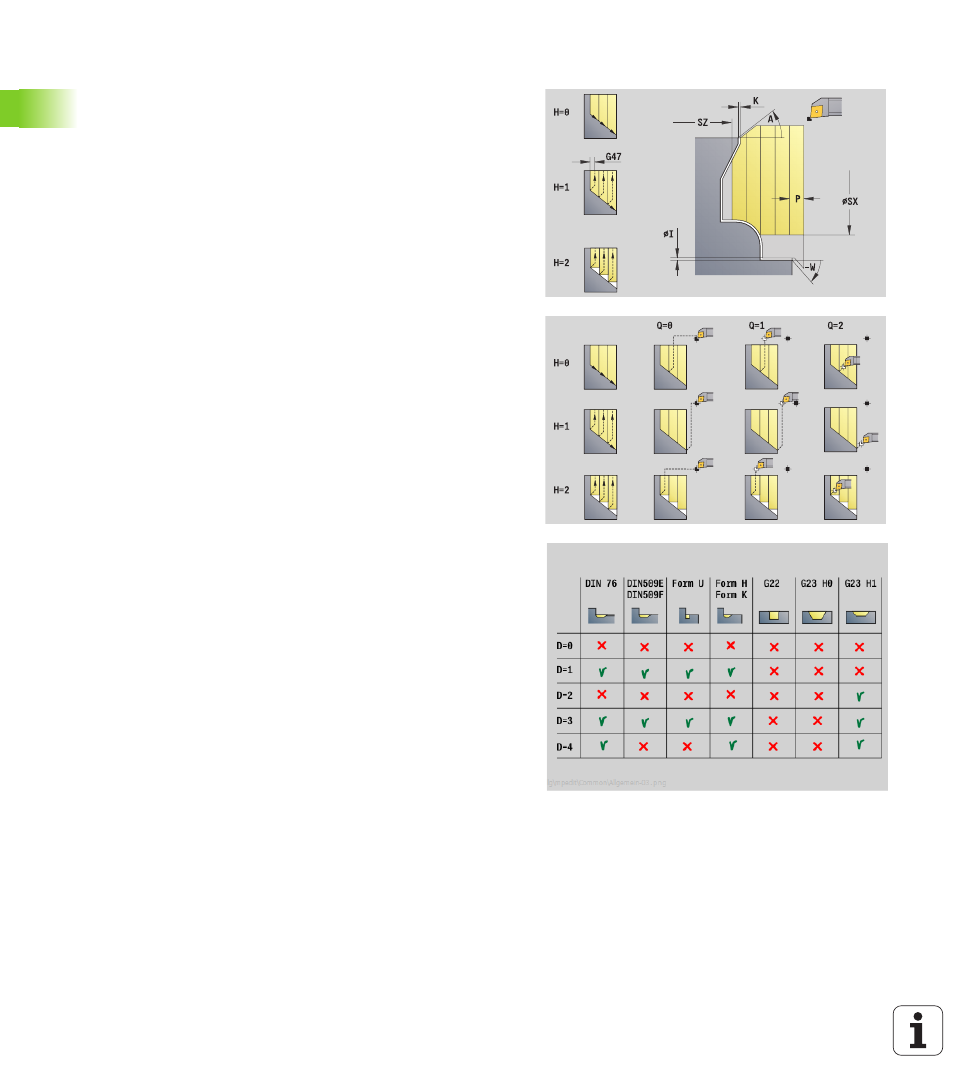

Unit „Ebauche transversal ICP“
L'unit usine le contour défini dans la section PIECE FINIE de "NS à NE".
Si un contour auxiliaire est indiqué dans FK, celui-ci sera utilisé.
Nom de l'unit : G820_ICP / cycle : G820 (voir à la page 268)
Accès à la banque de données technologiques
 Mode d'usinage : ébauche
 Paramètres variables : F, S, E, P
Formulaire Contour :
voir à la page 60
Formulaire cycle
I, K
Surépaisseur dans le sens X, Z (I=cote au diamètre)
P Plongée max.
E Comportement de plongée
 E = 0 : ne pas usiner les contours plongeants
 E > 0 : avance de plongée pour l'usinage d'éléments de
contour plongeants. Les éléments de contour
plongeants sont usinés.
 Pas d'introduction de données : l'avance de plongée est
réduite (au maximum de 50%) pour l'usinage d'éléments
de contour plongeants. Les éléments de contour
plongeants sont usinés.
SX, SZ Limitation de coupe (SX : cote au diamètre), (par défaut :
pas de limitation de coupe)
A Angle de sortie (référence: Axe Z) – (par défaut:
Orthogonal à l'axe Z)
W Angle de sortie (référence: Axe Z) – (par défaut:
Parallèle à l'axeZ)
Q Mode de dégagement en fin de cycle
 0: Retour au point initial (d'abord sens X, puis Z)
 1: Positionne l'outil devant le contour fini
 2: Relève l'outil à la distance de sécurité et arrête
H Lissage du contour
 0 : après chaque passe le long du contour (dans la limite
de la passe)
 1 : après la dernière passe (contour entier) ; dégager
l'outil à 45°
 2 : pas de lissage du contour ; dégager l'outil à 45°
D Masquer des éléments : les éléments de forme à ne pas
usiner (voir figure)
O Masquer la contre-dépouille
 0 : les contre-dépouilles sont usinées.
 1 : les contre-dépouilles ne sont pas usinées.
Autres formulaires : voir à la page 58
