Droite sur contour G1–Géo
G1 définit une droite sur un contour de tournage.
Paramètres
X Point final de l'élément de contour (cote de diamètre)
Z Point final de l'élément de contour

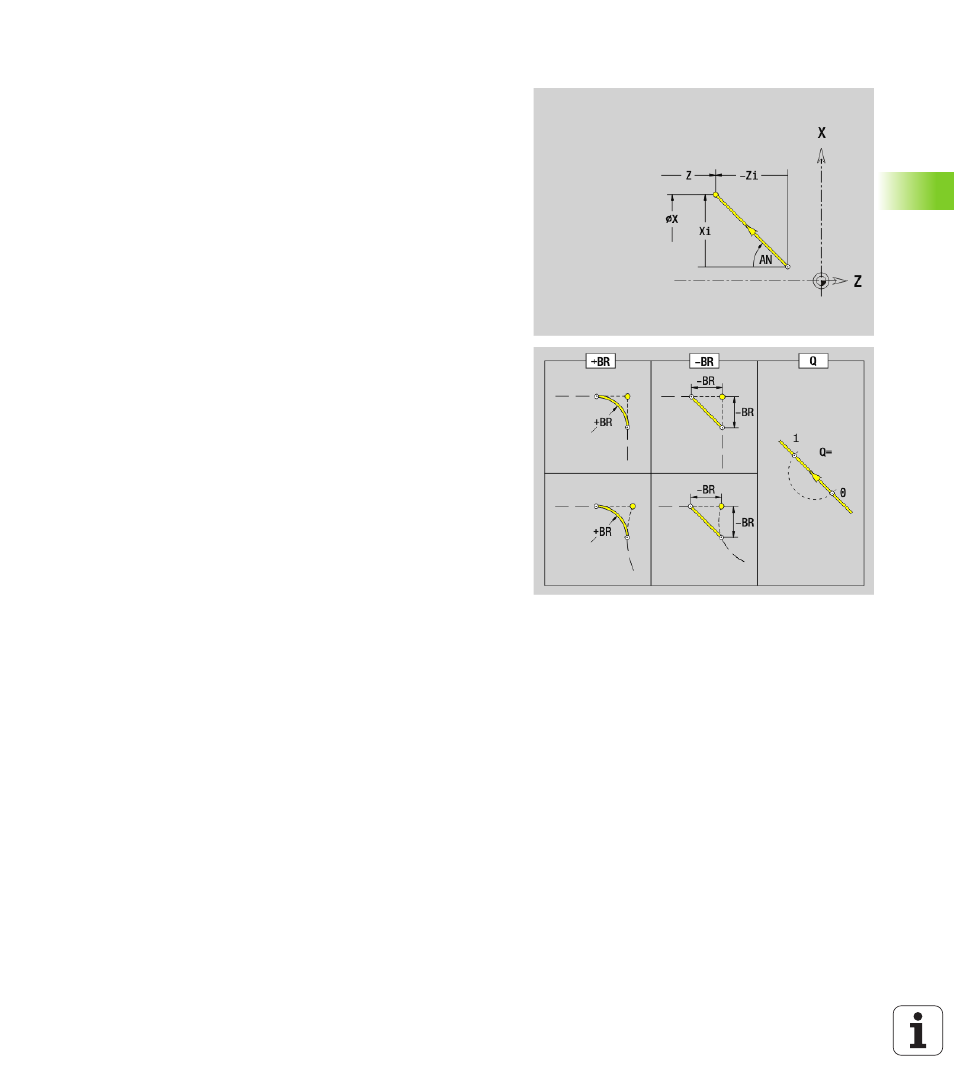

AN Angle avec l'axe de rotation (direction angulaire: voir figure
d'aide)
Q Point d'intersection. Point final lorsque la droite coupe un arc de
cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 aucune introduction: Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
BE, BF, BD, BP et BH (voir „Attributs d'usinage pour les éléments de
forme” à la page 196)
FP
Ne pas usiner cet élément (uniquement nécessaire pour
TURN PLUS).
 0 : ne pas usiner l'élément principal (droite).
 1 : ne pas usiner l'élément de superposition (p. ex. chanfrein
ou arrondi d'angle).
 2 : ne pas usiner l'élément principal/de superposition.
IC Surépaisseur pour passe de mesure (diamètre de la passe de
mesure)
KC Longueur passe de mesure
HC Compteur passe de mesure : nombre de pièces à l'issu duquel
est effectuée une mesure.
