54
Programmation CN
1
.4 Pr
ogr
ammation des outils

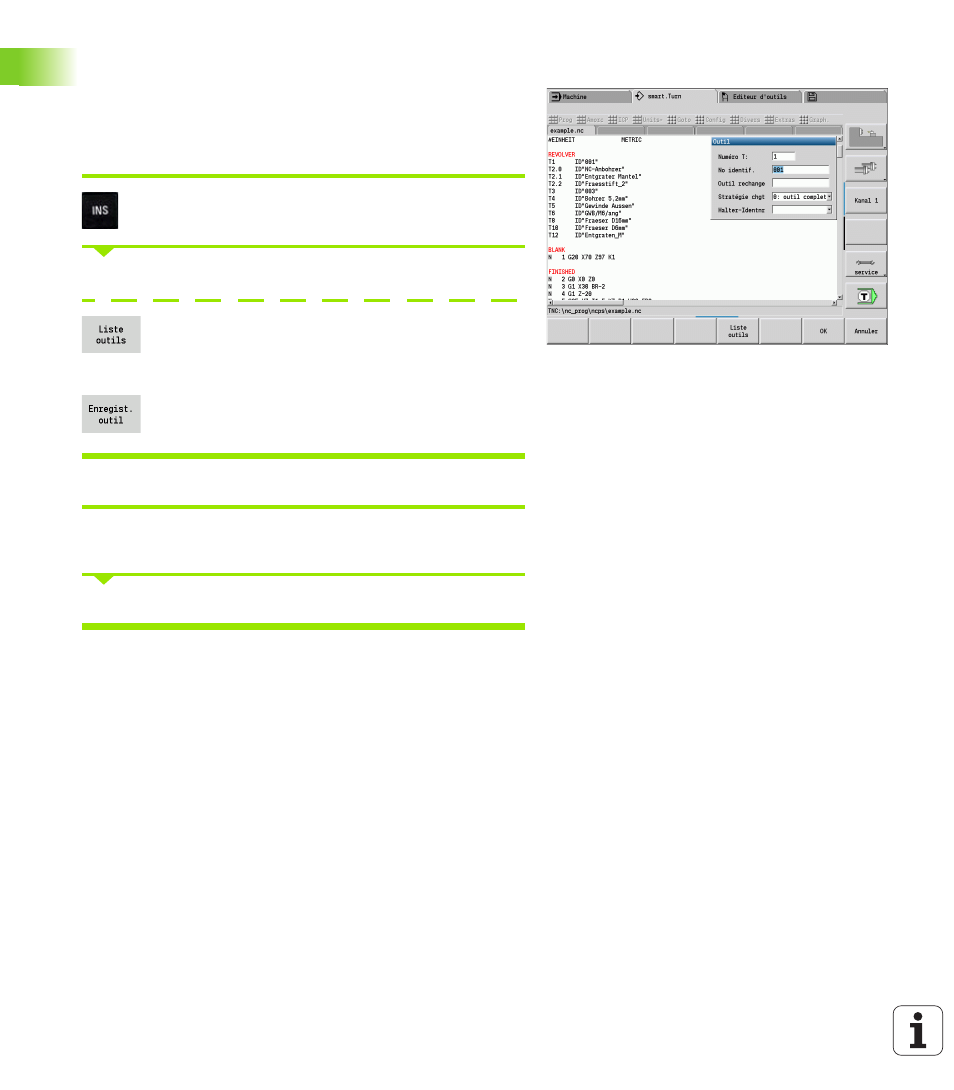

Gérer les enregistrements des outils
Pour chaque enregistrement de la section TOURELLE, appeler la boite
de dialogue „Outil“, et introduire le numéro d'identification ou le
transférer à partir de la banque de données technologique.
Nouvel enregistrement d'outil
Positionner le curseur et appuyer sur la touche Ins.
L'éditeur ouvre la boîte de dialogue „Outil“.
Introduire le numéro d'identification de l'outil
Ouvrir la banque de données d'outils
Positionner le curseur sur l'outil à transférer.
Transférer le numéro d'identification de l'outil
Modifier les données de l'outil:
Positionner le curseur sur l'enregistrement à modifier et appuyer sur
RETURN.
Editer la boîte de dialogue „Outil“
Outils multiples
Un outil possédant plusieurs tranchants ou plusieurs points de
référence est considéré comme un outil multiple. Lors d'un appel T, le
numéro T est suivi d'un „.S“ pour identifier l'arête.
Numéro T.S (S=0..9)
S=0 désigne l'arête principale. Celle-ci n'a pas besoin d'être
programmée.
Exemples :
 „T3“ ou „T3.0“: Position d'inclinaison 3; arête principale
 „T12.2“: Position d'inclinaison 12; arête 2
Paramètres de la boîte de dialogue „Outil“
Numéro T Position dans le porte-outils
Numéro ID Numéro d'identification
(référence à la banque de
données)
Outil d'échange Numéro d'identification de
l'outil qui doit être utilisé en cas
d'usure de l'outil précédent.
Stratégie de
changement
d'outil
 0: outil complet
 1: arête voisine ou au choix
