Units smart.Turn
2.3 Units – Gor
g
es

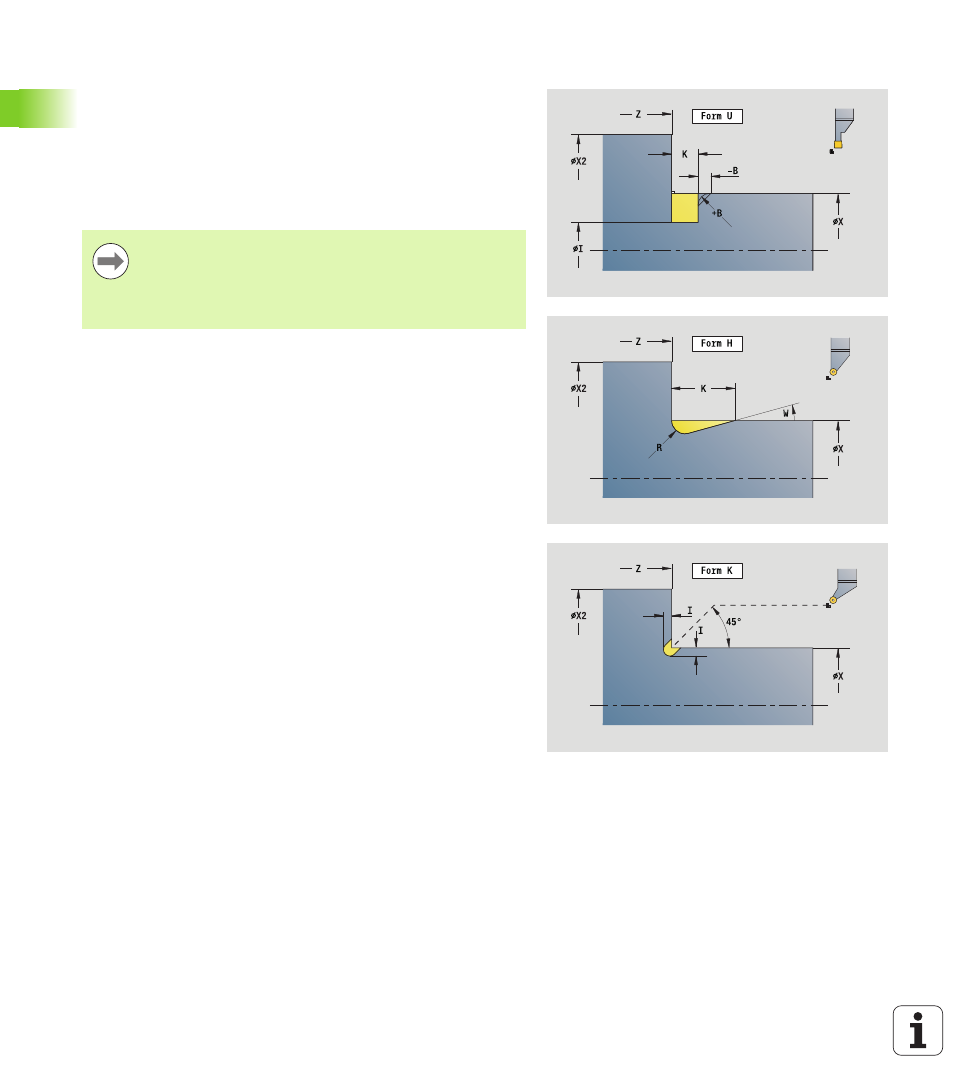

Unit „Dégagement de forme H, K, U"
L'Unit crée en fonction de KG l'un des dégagements suivants:
 Forme U: L'Unit exécute le dégagement et la finition de
l'épaulement. Au choix un chanfrein/arrondi peut être créé.
 Forme H: Le point final du dégagement est calculé en fonction de
l'angle de plongée.
 Forme K: La forme de contour usinée dépend de l'outil utilisé car
une seule passe linéaire est exécutée selon un angle de 45°.
Nom de l'unit : G85x_H_K_U / cycle : G85 (voir à la page 308)
Accès à la banque de données technologiques
 Mode d'usinage : finition
 Paramètres variables : F, S
 Choisissez d'abord le mode de dégagement KG et indiquez
ensuite les valeurs pour le dégagement sélectionné.
 La Commande modifie également les paramètres ayant
les mêmes lettres d'adresse pour les autres
dégagements. Ne modifiez pas ces valeurs.
Formulaire Contour
KG
Type de dégagement
 Forme U : cycle G856 (voir à la page 313)
 Forme H : cycle G857 (voir à la page 314)
 Forme K : cycle G858 (voir à la page 315)
X1, Z1 Sommet d'angle du contour (X: cote au diamètre)
Dégagement Forme U
X2
Point final épaulement (cote au diamètre)
I Diamètre du dégagement
K Longueur du dégagement
B Chanfrein/arrondi
 B>0: Rayon de l'arrondi
 B<0: Longueur du chanfrein
Dégagement Forme H
K
Longueur du dégagement
R Rayon dans l'angle du dégagement
W Angle de plongée
Dégagement Forme K
I
Profondeur du dégagement (cote de rayon)
Autres formulaires :
voir à la page 58
