2.8 Units – Filetag
e

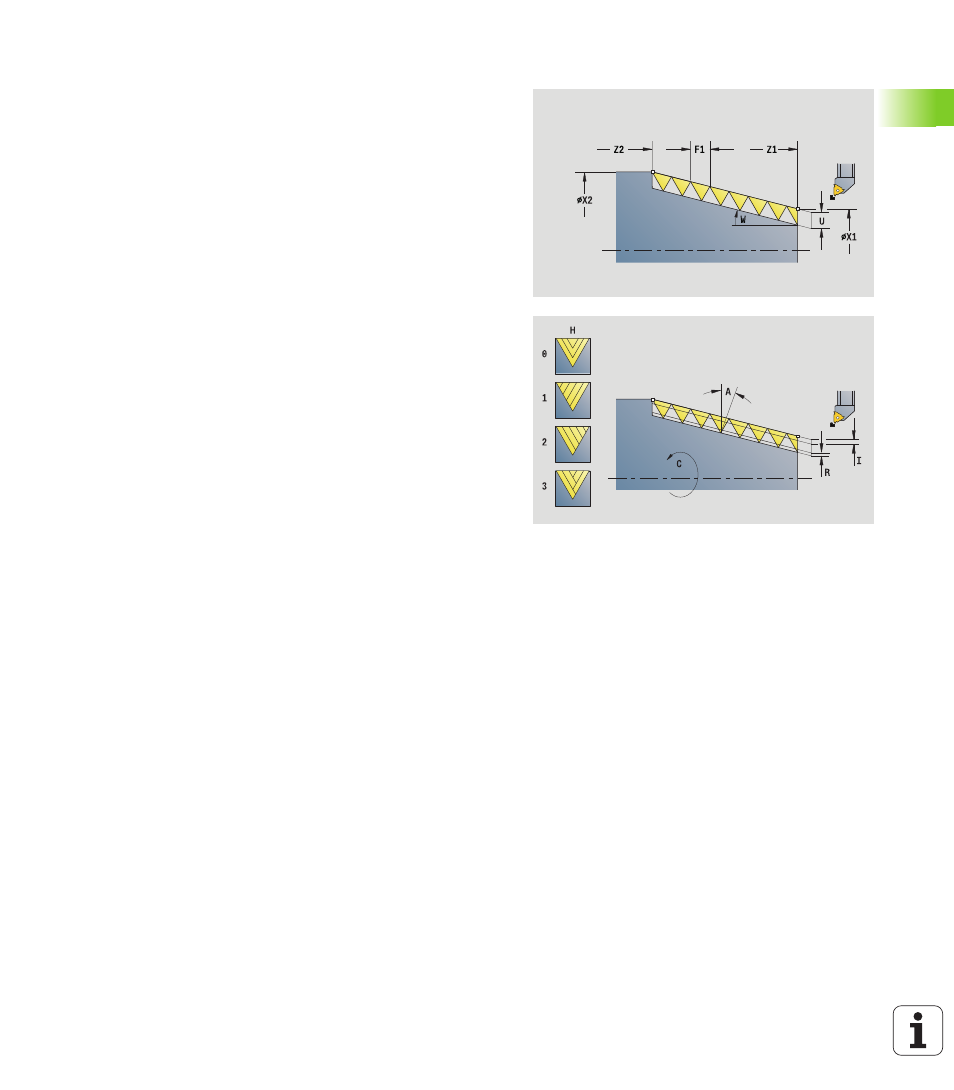

Unit „Filet conique"
L'unit réalise un filetage conique simple filet ou multi-filets, intérieur
ou extérieur.
Nom de l'unit : G32_CON / cycle : G32 (voir à la page 299)
Accès à la banque de données technologiques
Mode d'usinage : filetage
Paramètres variables : F, S
Formulaire Filetage
O
Lieu du filetage
0: Filetage intérieur (Passe en +X)
1: Filetage extérieur (Passe en –X)
X1, Z1
Point de départ du filet (X1: cote au diamètre)
X2, Z2
Point final du filet (X2: cote au diamètre)
W
Angle du cône: (Référence: Axe Z: –45°<W<45°)
F1
Pas du filetage
U
Profondeur du filet (automatique pour filet ISO métrique)
KE
Position de sortie
0: A la fin de la passe de filetage
1: Au début de la passe de filetage
K
Longueur en sortie
