HEIDENHAIN MANUALplus 620, CNC PILOT 640
173
3.3 Units – F
raisag
e
, ax
e Y

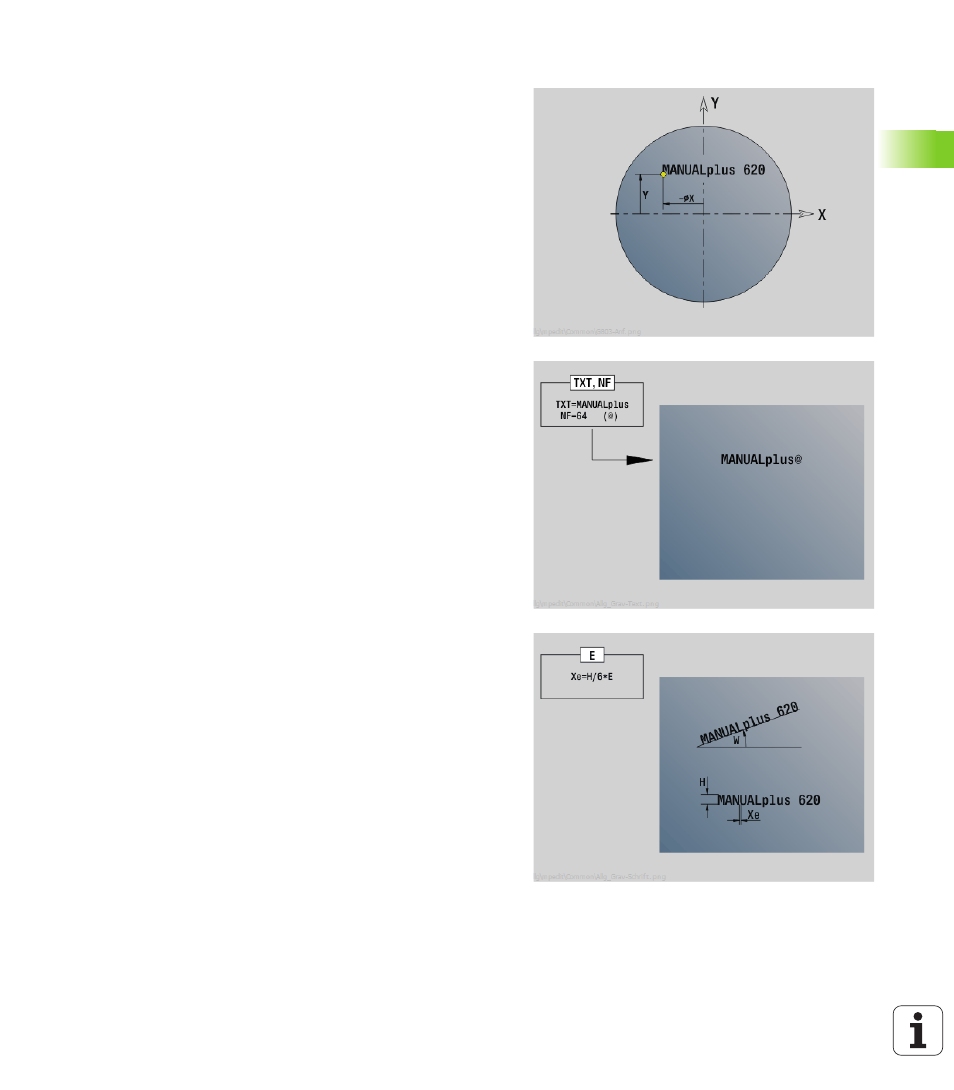

Unit „Graver dans le plan XY“
L'Unit grave une chaîne de caractères sur une droite dans le plan XY.
Les trémas et caractères spéciaux que vous ne pouvez pas introduire
dans l'éditeur smart.Turn sont à définir caractère par caractère dans
NF
. Lorsque vous programmez „Contin. écrire directement“ (Q=1), les
changements d'outils et les prépositionnements ne sont pas pris en
compte. Les valeurs technologiques des cycles de gravure précédents
sont prises en compte.
Nom de l'unit : G803_GRA_Y_FRONT / cycle : G803 (voir à la page 520)
Table de caractères : voir à la page 368
Accès à la banque de données technologiques :
 Mode d'usinage: Gravage
 Paramètres variables: F, S
Modèle de formulaire de paramètre
X, Y
Point initial
Z Point final Position Z à laquelle l'outil doit plonger pour le
fraisage.
RB Plan de retrait
APP Approche : voir à la page 63
DEP Sortie : voir à la page 63
Paramètres du formulaire Cycle
TXT
Texte devant être gravé
NF Numéro de caractère (caractère devant être gravé)
H Haut. caract.
E Facteur d'espacement (Calcul: voir figure).
W Angle d'inclinaison
FZ Facteur d'avance de plongée (avance de plongée = avance
actuelle * FZ)
Q Contin. écrire directement
 0 (non): la gravure commence au point de départ
 1 (oui): graver à partir de la position de l'outil
Autres formulaires : voir à la page 58
