HEIDENHAIN MANUALplus 620, CNC PILOT 640
219
4.6 Cont
ours ax
e C – Pr
incipes de base
4.6 Contours axe C – Principes de
base

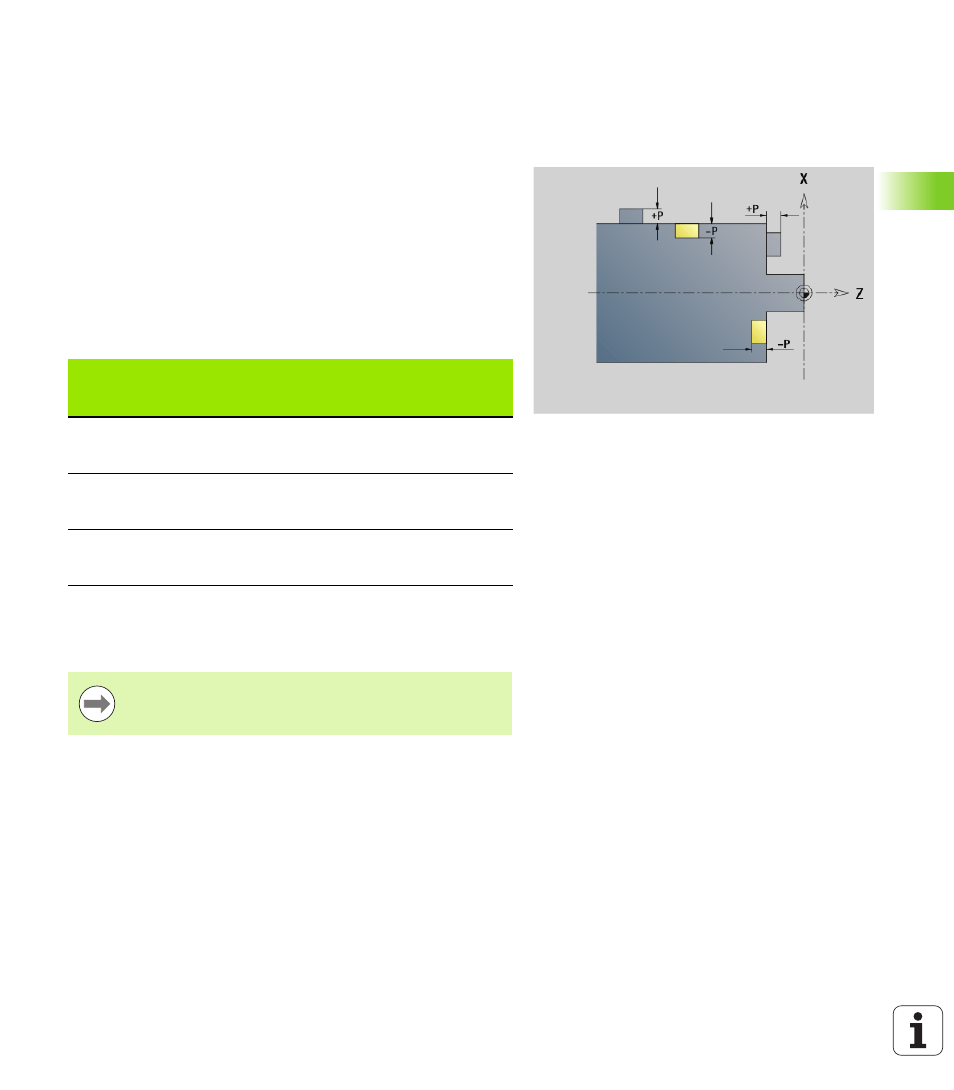

Position des contours de fraisage
Vous définissez le plan de référence ou le diamètre de référence dans
l'indicatif de section. Vous définissez la profondeur et la position d'un
contour de fraisage (poche, îlot) de la manière suivante dans la
définition du contour:
 Avec Profondeur P dans le cycle G308 précédemment programmé
 En alternative pour les figures: Paramètre de cycle Profondeur P
Le signe de „P“ détermine la position du contour de fraisage:
 P<0: Poche
 P>0: Îlot
 X: Diamètre de référence issu de l'indicatif de section
 Z: Plan de référence issu de l'indicatif de section
 P: „Profondeur“ issue de G308 ou des paramètres du cycle
Contours dans plusieurs plans
(contours imbriqués
hiérarchiquement)
 Un plan débute par G308 et se termine avec G309.
 G308 définit un nouveau plan de référence/diamètre de référence.
Le premier G308 prend en compte le plan de référence défini dans
l'indicatif de section. Chaque G308 suivant définit un nouveau plan.
Calcul:
Nouveau plan de référence = plan de référence + P (de la G308
précédente).
 G309 retourne au plan de référence précédent.
Position du contour de fraisage
Section P Surface
Fond de
fraisage
FRONT P<0
P>0 Z
Z+P Z+P
Z
FACE ARRIERE P<0
P>0 Z
Z–P Z–P
Z
ENVELOPPE P<0
P>0 X
X+(P*2) X+(P*2)
X
Les cycles de surfaçage usinent la surface décrite dans la
définition du contour. Les îlots à l'intérieur de cette
surface ne sont pas pris en compte.
