HEIDENHAIN MANUALplus 620, CNC PILOT 640
507
6.6 Déplacements linéair
es et cir
c
ulair
es ax
es Y

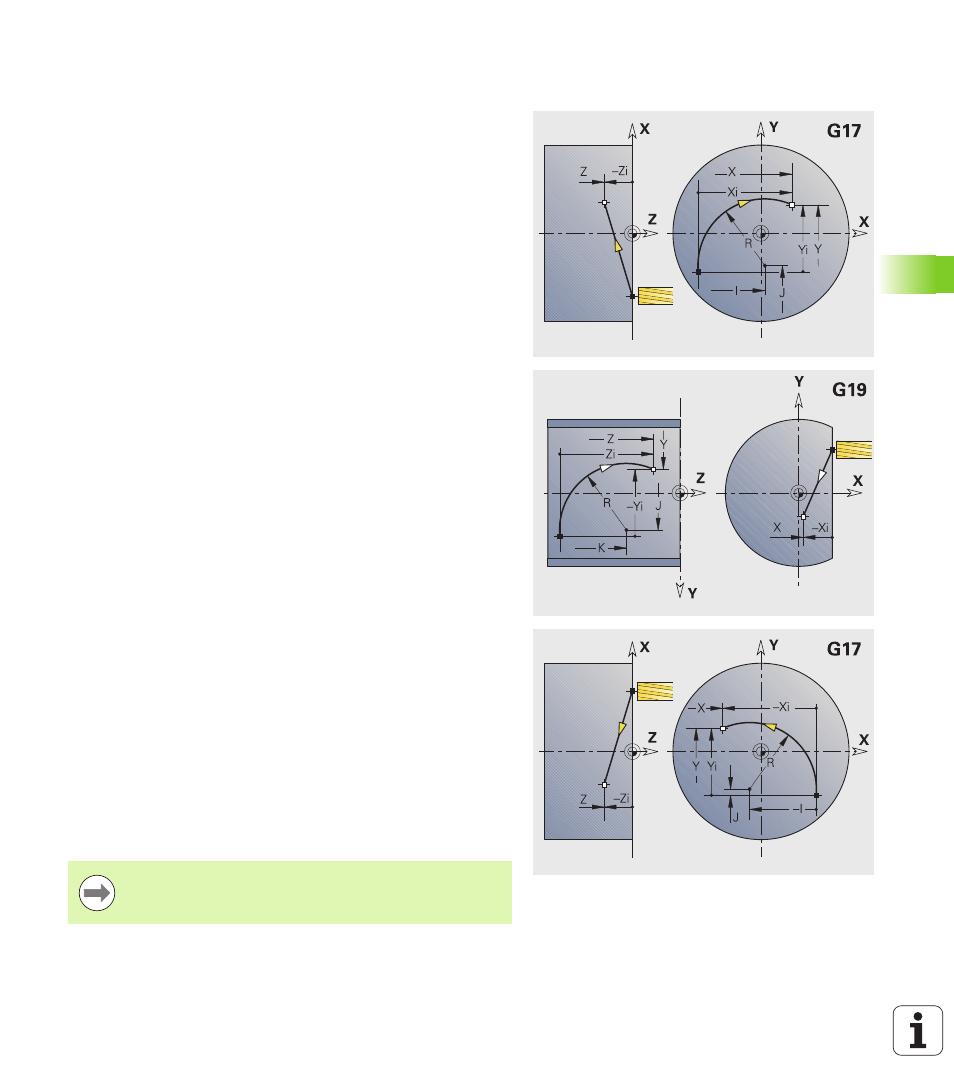

Fraisage : déplacement circulaire G12, G13 –
cotation du centre en absolu
G12/G13 interpolation circulaire en avance travail jusqu'au „point
final".
G12/G13 sont exécutées en fonction du plan d'usinage:
 G17 Interpolation dans le plan XY
 Plongée dans le sens Z
 Définition du centre : avec I, J
 G18 Interpolation dans le plan XZ
 Plongée dans le sens Y
 Définition du centre : avec I, K
 G19 Interpolation dans le plan YZ
 Plongée dans le sens X
 Définition du centre : avec J, K
Si le centre du cercle n'a pas été programmé, la Commande calcule le
centre correspondant à l'arc de cercle le plus court.
Paramètres
X Point final (cote de diamètre)
Y Point final
Z Point final
I Centre absolu (cote de rayon)
J Centre absolu
K Centre absolu
R Rayon
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
 Q=0: Point d'intersection proche
 Q=1: Point d'intersection éloigné
B Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 aucune introduction : raccordement tangentiel
 B=0: Raccordement non tangentiel
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
E Facteur d'avance spéciale pour le chanfrein/arrondi (par défaut:
1)
Avance spéciale = avance active * E (0 < E <= 1)
Programmation X, Y, Z : en absolu, en incrémental,
modal ou „?“
