6.2 Cont
ours dans le plan XY
Modèle circulaire dans le plan XY G472 Géo

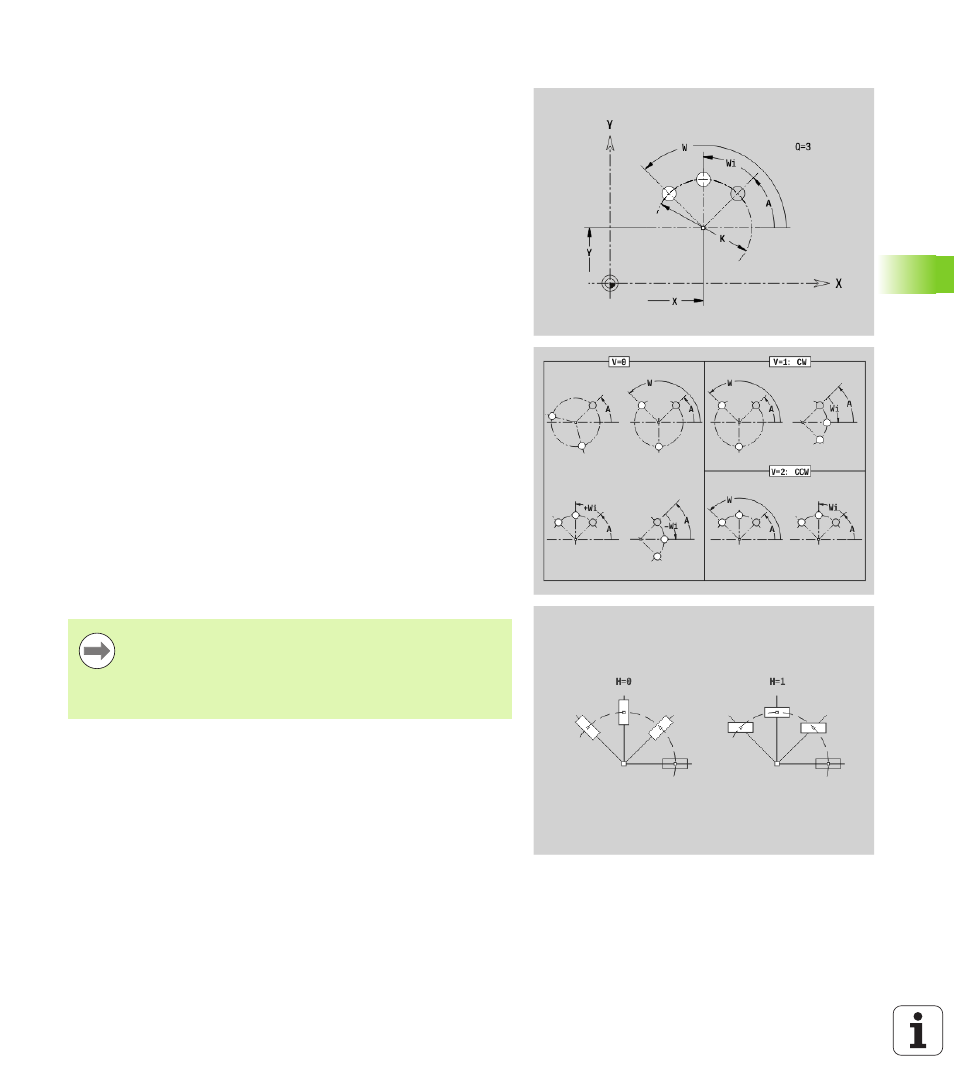

G472 définit un modèle circulaire dans le plan XY. G472 agit sur la
figure définie dans la séquence suivante (G370..375, G377).
Paramètres
Q Nombre de figures
K Diamètre (Diamètre du modèle)
A Angle initial – Position de la première figure (référence: Axe X
positif; par défaut: 0°)
W Angle final – Position de la dernière figure (référence: Axe X
positif; par défaut: 360°)
Wi Angle entre deux figures
V Sens – Orientation (par défaut: 0)
 V=0, sans W: Répartition sur cercle entier
 V=0, avec W: Répartition sur le plus grand arc de cercle
 V=0, avec Wi: Signe de Wi détermine le sens (Wi<0: Sens
horaire)
 V=1, avec W: Sens horaire
 V=1, avec Wi: Sens horaire (signe de Wi sans signification)
 V=2, avec W: Sens anti-horaire
 V=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
X Centre du modèle (cote de rayon)
Y Centre du modèle
H Position des figures (par défaut: 0)
 0 : normal – les figures subissent une rotation autour du
centre du cercle
 1 : Position standard – la position de la figure par rapport au
système de coordonnées reste inchangée (translation)
 Programmez le perçage/la figure dans la séquence
suivante, sans le centre. Exception: rainure circulaire.
 Le cycle de fraisage (section USINAGE) appelle le
perçage/la figure dans la séquence suivante, et non pas
la définition du modèle.
