HEIDENHAIN MANUALplus 620, CNC PILOT 640
153
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

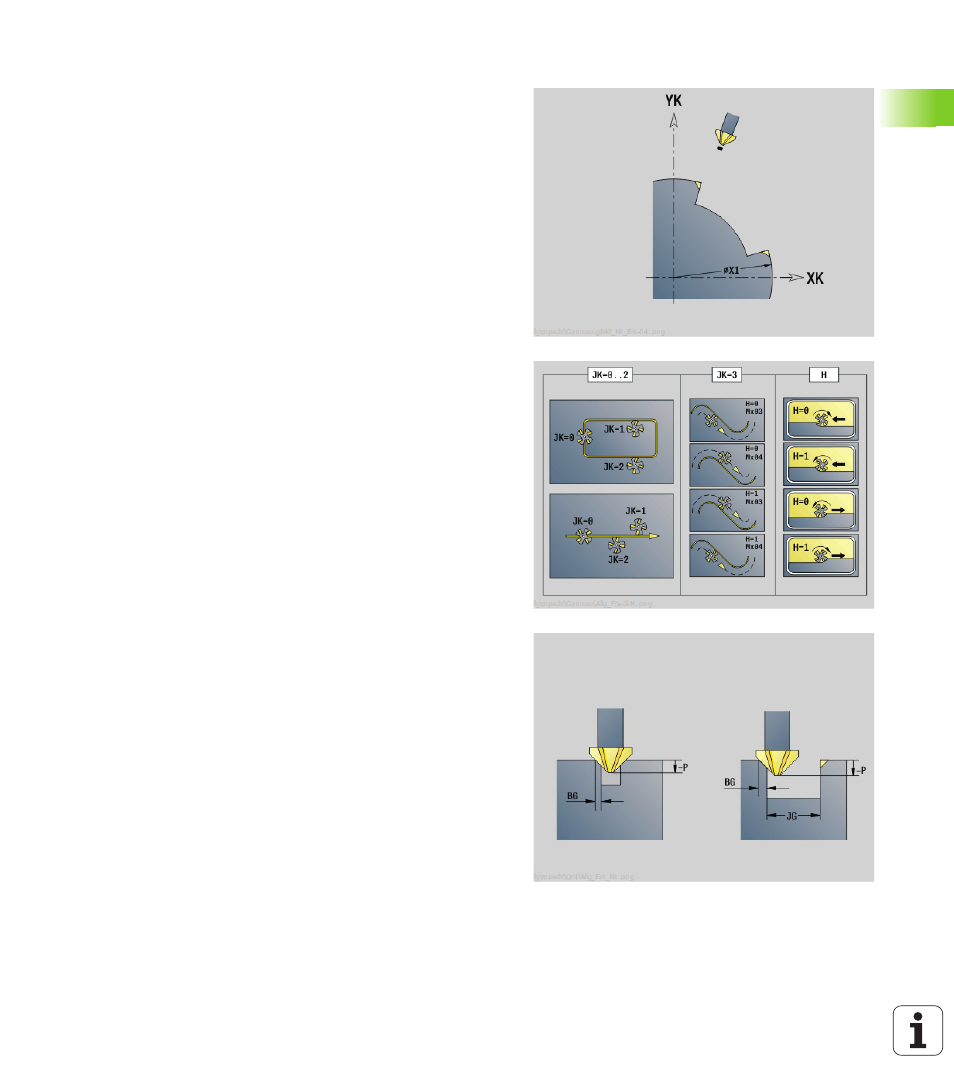

Unit „Ebavurage, Enveloppe“
L'Unit ébavure le contour défini avec ICP sur l'enveloppe.
Nom de l'unit : G840_EBAV_C_ENVEL / cycle : G840 (voir à la page
357)
Accès à la banque de données technologiques
 Mode d'usinage : ébavurage
 Paramètres variables : F, S
Formulaire Contour
FK
voir à la page 60
NS Numéro de séquence début de contour
NE No séqu. finale contour
X1 Bord supérieur de fraisage (cote de diamètre)
Formulaire cycle
JK
Position de fraisage
 JK = 0 : sur le contour
 JK = 1, contour fermé : à l'intérieur du contour
 JK = 1, contour ouvert : à gauche du contour
 JK = 2, contour fermé : à l'extérieur du contour
 JK = 2, contour ouvert : à droite du contour
 JK = 3 en fonction de H et MD
H Sens d'usinage
 0: En opposition
 1: En avalant
BG Largeur du chanfrein
JG Diamètre de pré-usinage.
P Profondeur de plongée (en négatif)
K Surépaisseur parallèle au contour
R Rayon d'approche
FZ Avance de plongée
E Avance réduite
RB Plan de retrait
Autres formulaires : voir à la page 58
