HEIDENHAIN MANUALplus 620, CNC PILOT 640
283
4.1
7
Cy
cles de t
our
nag
e
se référ
a
nt à un cont
our

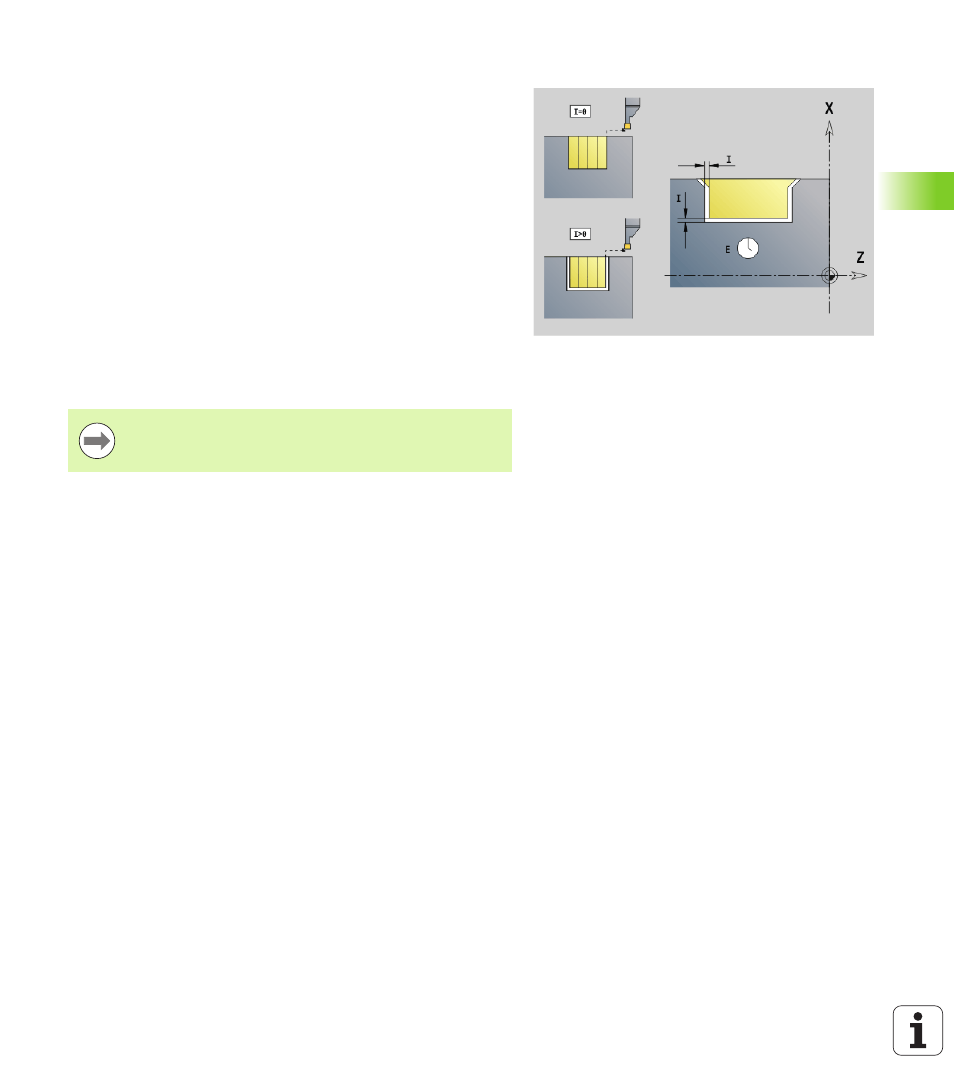

Cycle de gorges G870
G870 crée une gorge définie avec G22-Géo. En fonction de la
définition d'outil, La Commande reconnaît s'il s'agit d'une opération
d'usinage extérieure ou intérieure, d'une gorge radiale ou axiale.
Paramètres
ID Contour auxiliaire - Numéro d'identification du contour à usiner
NS Numéro de séquence (référence: G22-Géo)
I Surépaisseur lors de l'ébauche (par défaut: 0)
 I=0: La gorge est réalisée en une seule opération
 I>0: Ebauche à la première opération, finition à la seconde
E Temporisation (par défaut: Durée d'une rotation de la broche)
 avec I=0: à chaque plongée
 avec I>0: seulement lors de la finition
Calcul de la répartition des passes:
Décalage max. = 0,8 * largeur de l'arête de coupe
 La Correction du rayon de la dent est appliquée.
 Une surépaisseur n'est pas appliquée.
Déroulement du cycle
1
Calcule la répartition des passes.
2 Plonge à partir du point initial pour la première passe.
 Gorge radiale: d'abord sens Z, puis X
 Gorge axiale: d'abord sens X, puis Z
3 Plonge (tel qu'indiqué sous „I“ )
4 Retourne en rapide et plonge pour effectuer la passe suivante.
5 avec I=0: temporise pendant „E“
6
Répète 3...4 jusqu'à ce que la gorge soit usinée.
7
si I>0: Finition du contour
