HEIDENHAIN MANUALplus 620, CNC PILOT 640

49

1

.3 Identificat

e

ur de section de pr

ogr

amme

Section ENVELOPPE_Y

L'indicateur de section désigne le plan YZ (G19) et définit le plan

incliné pour les machines équipées d'un axe B.

Sans plan incliné :

le diamètre de référence définit la position du

contour dans le sens X ; l'angle d'axe C définit la position sur la pièce.

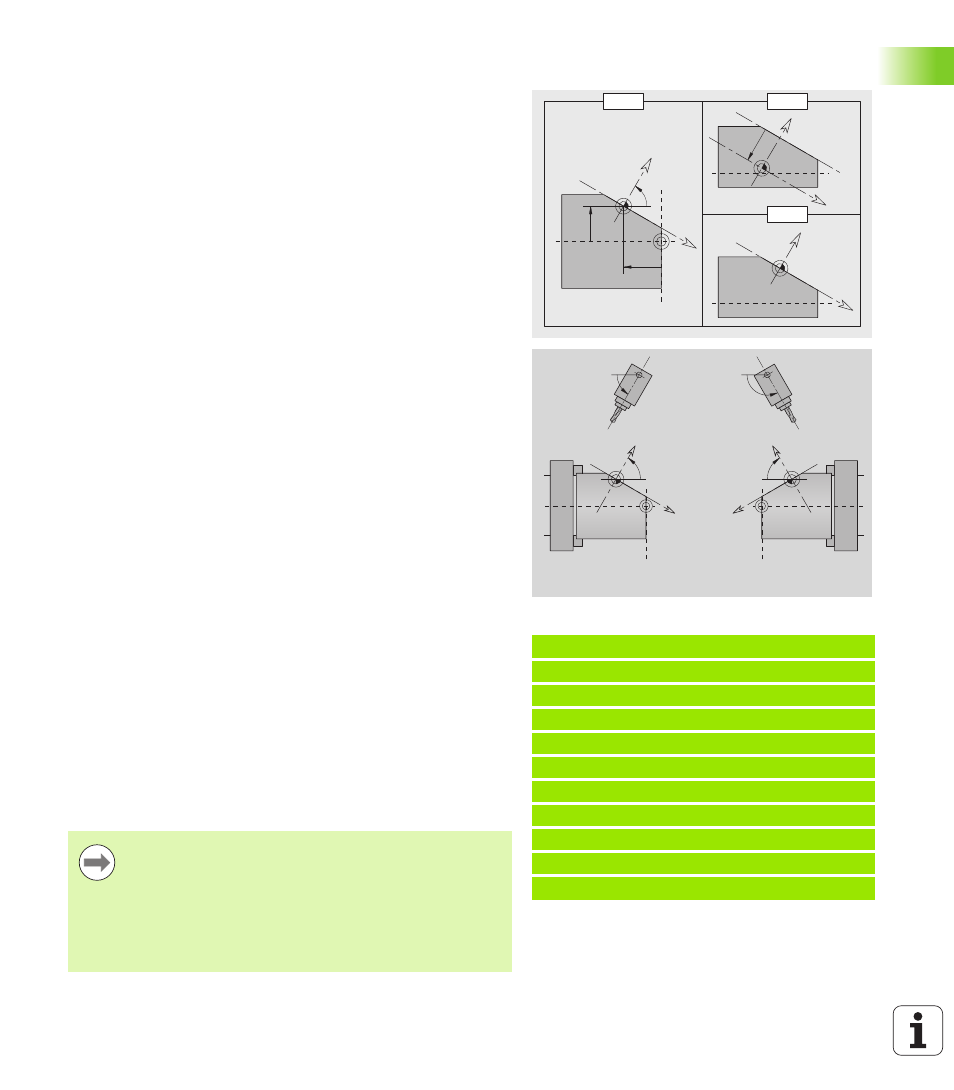

Avec plan incliné

(voir figures) : ENVELOPPE_Y exécute en plus les

transformations et rotations suivantes pour le plan incliné :

décale le système de coordonnées à la position I, K

fait pivoter le système de coordonnées de la valeur de l'angle B ;

point de référence : I, K

H = 0 : décalage de –I du système de coordonnées pivoté. Le

système de coordonnées est décalé "vers l'arrière".

Décaler "vers l'arrière" le système de coordonnées :

la commande

utilise le diamètre de référence pour la limitation de coupe. Celui-ci

sert aussi de référence pour la profondeur que vous programmez pour

les contours de fraisage et le perçage de trous.
Comme le diamètre de référence se réfère au point zéro actuel, il est

conseillé de décaler de la valeur de –I „vers l'arrière“ le système de

coordonnées pivoté si l'usinage a lieu dans le plan incliné. Si vous

n'avez pas besoin de la limitation de coupe (par exemple pour les

trous), vous pouvez désactiver le décalage du système de

coordonnées (H = 1) et initialiser le diamètre de référence = 0.

Exemple : „ENVELOPPE_Y“

EN-TETE PROGRAMME

...

CONTOUR Q1 X0 Z600

PIECE BRUTE

...

PIECE FINIE

...

ENVELOPPE_Y X118 C0 B130 I59 K0

...

USINAGE

...

X

H=0

B, I, K

–K

I

Z

B

H=1

–I

Z

B

X

Z

B

X

Paramètres
X

Diamètre de référence

C

Angle d'axe C, définit la position de la broche.

Paramètres
X

Diamètre de référence

C

Angle d'axe C, définit la position de la broche.

B

Angle du plan : axe Z positif

I

Référence du plan dans le sens X (cote de rayon)

K

Référence du plan dans le sens Z

H

Décalage automatique du système de coordonnées (par

défaut : 0)

0 : le système de coordonnées pivoté est décalé de la

valeur de –I

1 : le système de coordonnées n'est pas décalé

Remarque :

Dans le système de coordonnées incliné, X correspond

à l'axe de plongée. Les coordonnées X sont des

coordonnées de diamètre.

L'inversion du système de coordonnées n'a aucune

répercussion sur l'axe de référence de l'angle

d'inclinaison ("angle d'axe B" de l'appel d'outil).
