140
Units smart.Turn
2.9 Units – F
raisag
e
f
a
ce fr
ontale

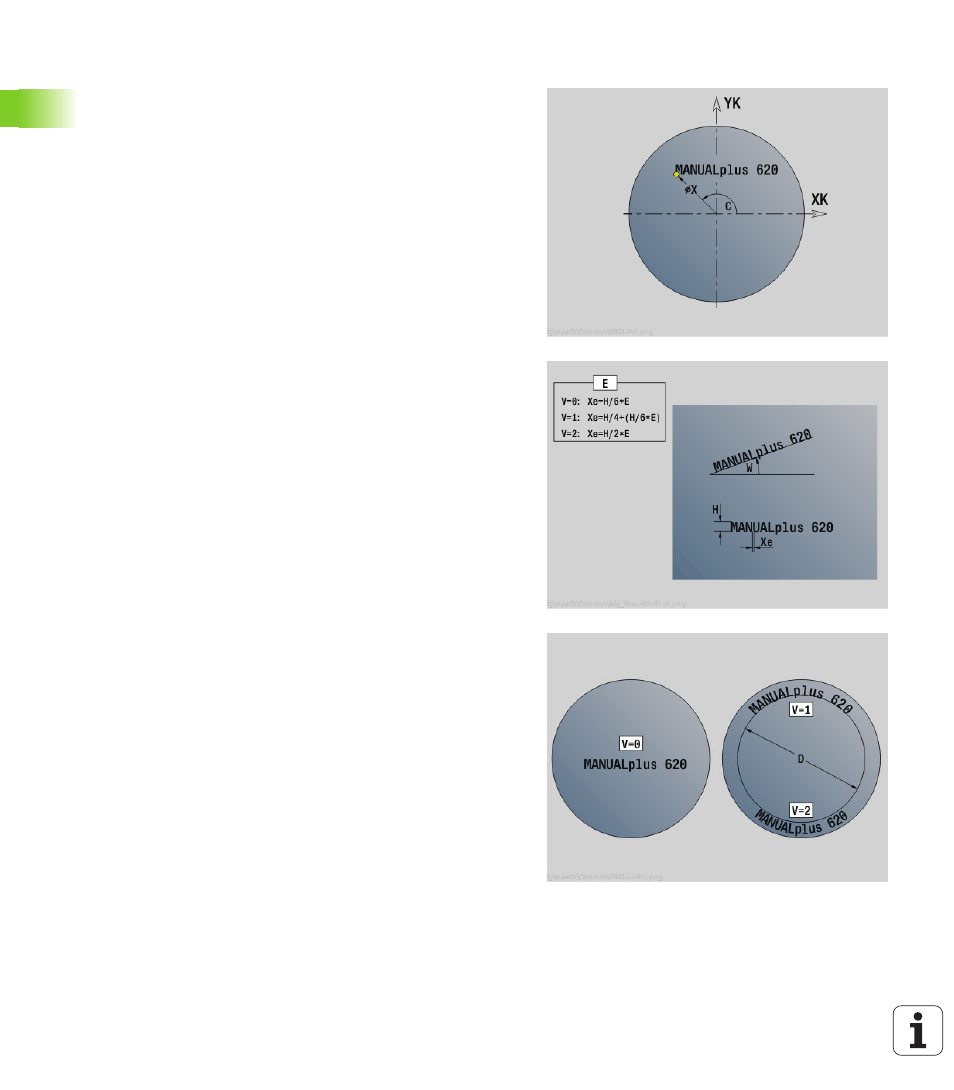

Unit „Graver sur la face frontale"
L'Unit grave une chaîne de caractères cotée en linéaire ou en polaire
sur la face frontale. Les trémas et caractères spéciaux que vous ne
pouvez pas introduire dans l'éditeur smart.Turn sont à définir caractère
par caractère dans NF. Lorsque vous programmez „Contin. écrire
directement“ (Q=1), les changements d'outils et les
prépositionnements ne sont pas pris en compte. Les valeurs
technologiques des cycles de gravure précédents sont prises en
compte.
Nom de l'unit : G801_GRA_FRONT_C / cycle : G801 (voir à la page
370)
Table de caractères : voir à la page 368
Accès à la banque de données technologiques
 Mode d'usinage : gravage
 Paramètres variables : F, S
Formulaire Position
X, C
Point de départ en polaire
XK, YK Point de départ en cartésien
Z Point final Position Z à laquelle l'outil doit plonger pour le
fraisage.
RB Plan de retrait
Formulaire Cycle
TXT
Texte à graver
NF Numéro de caractère (caractère à graver)
H Haut. caract.
E Facteur d'espacement (Calcul: voir figure).
W Angle d'inclinaison
FZ Facteur d'avance de plongée (avance de plongée = avance
actuelle * FZ)
V Exécution
 0: Linéaire
 1: Courbé vers le haut
 2: Courbé vers le bas
D Diamètre de référence
Q Contin. écrire directement
 0 (non) : la gravure commence au point de départ
 1 (oui) : graver à partir de la position de l'outil
Autres formulaires : voir à la page 58
