HEIDENHAIN MANUALplus 620, CNC PILOT 640
167
3.2 Units – Pré-perçag
e, ax
e Y

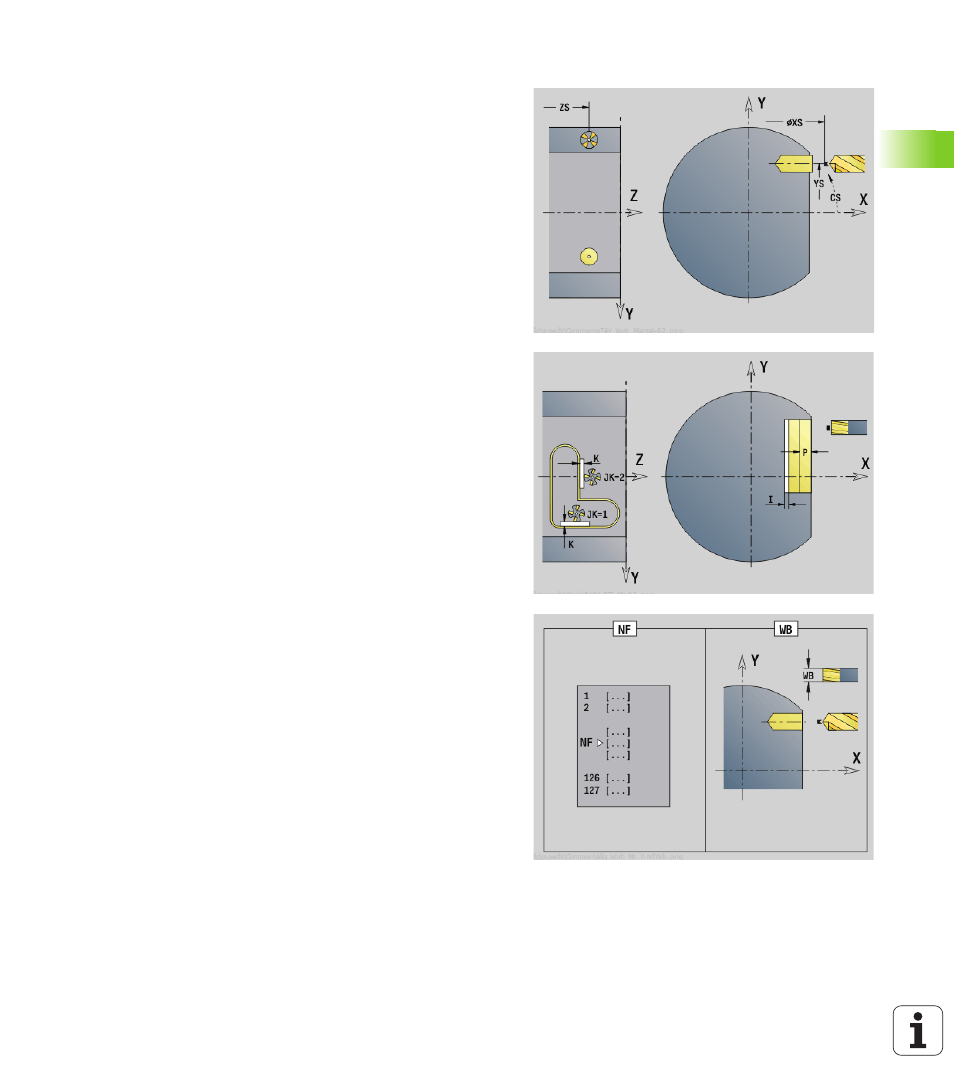

Unit „Préperçage fraisage de contour ICP plan YZ“
L'unit calcule la position de pré-perçage et exécute le perçage. La
position de pré-perçage est transférée au cycle de fraisage suivant via
la référence mémorisée dans NF. Si le contour de fraisage est
constitué de plusieurs sections, l'unit crée un perçage pour chaque
section.
Nom de l'unit : PERC_ENVEL_840_Y / cycles : G840 A1 (voir à la page
351), G71 (voir à la page 317)
Accès à la banque de données technologiques :
 Mode d'usinage : perçage
 Paramètres variables : F, S
Paramètres du formulaire Contour
FK
voir à la page 60
NS Numéro de séquence initial du contour
NE No séqu. finale contour
X1 Bord supérieur de fraisage (cote de diamètre)
P2 Profondeur du contour (cote de rayon)
Paramètres du formulaire Cycle
JK
Lieu de fraisage
 JK=0: sur le contour
 JK=1, contour fermé: à l'intérieur du contour
 JK=1, contour ouvert: à gauche du contour
 JK=2, contour fermé: à l'extérieur du contour
 JK=2, contour ouvert: à droite du contour
 JK=3 en fonction de H et MD
H Sens d'usinage
 0: En opposition
 1: En avalant
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
R Rayon d'approche
WB Diamètre de la fraise
NF Marque position
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en
 0: Avance rapide
 1 Avance d'usinage
V Réduction de l'avance
 0: Sans réduction
 1: A la fin du perçage
 2: Au début du perçage
 3: Au début et à la fin du perçage
AB Longueur d'entrée/sortie (Distance pour la réduction de
l'avance)
RB Plan de retrait (cote de diamètre)
Autres formulaires : voir à la page 58
