HEIDENHAIN MANUALplus 620, CNC PILOT 640
489
6.2 Cont
ours dans le plan XY

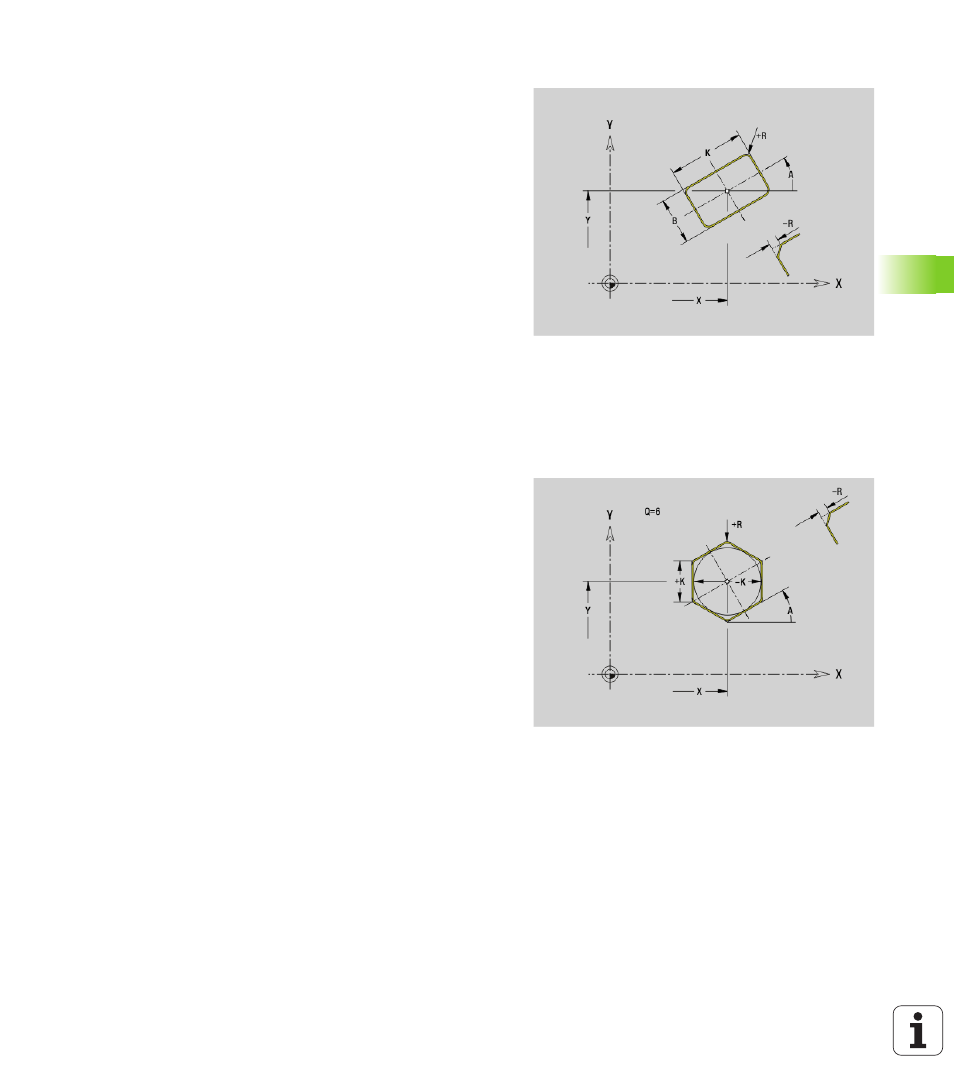

Rectangle plan XY G375 Géo
G375 définit un rectangle dans le plan XY.
Polygone plan XY G377-Géo
G377 définit un polygone régulier dans le plan XY.
Paramètres
X Centre du rectangle (cote de rayon)
Y Centre du rectangle
A Position angulaire (référence: Axe X positif; par défaut: 0°)
K Longueur du rectangle
B Largeur du rectangle
R Chanfrein/arrondi (par défaut: 0)
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur/hauteur (par défaut: „P“ issue de G308)
 P<0: Poche
 P>0: Îlot
I Diamètre de limitation (pour limitation de coupe)
 aucune introduction: „X“ de l'indicatif de section
 „I“ remplace „X“ issu de l'indicatif de section
Paramètres
X Centre du polygone (cote de rayon)
Y Centre du polygone
Q Nombre de côtés (Q >= 3)
A Position angulaire (référence: Axe X positif; par défaut: 0°)
K Longueur arête/cote sur plat
 K>0: Longueur d'arête
 K<0: Cote sur plat (diamètre intérieur)
R Chanfrein/arrondi – par défaut: 0
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur/hauteur (par défaut: „P“ issue de G308)
 P<0: Poche
 P>0: Îlot
I Diamètre de limitation (pour limitation de coupe)
 aucune introduction: „X“ issu de l'indicatif de section
 „I“ remplace „X“ issu de l'indicatif de section
