Unit „Modèle linéaire de perçage sur
l'enveloppe"

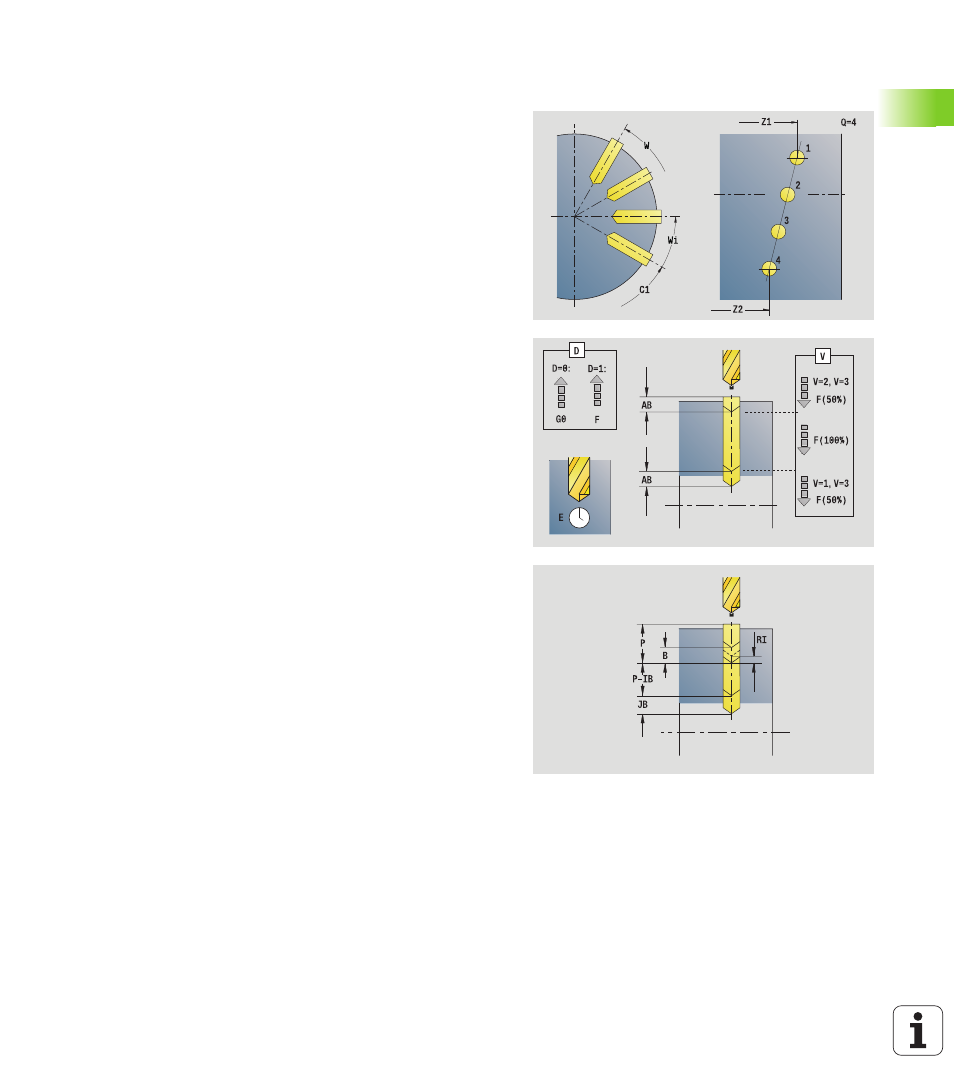

L'Unit réalise un modèle linéaire de perçages équidistants sur
l'enveloppe.
Nom de l'unit : G74_Lin_Envel_C / cycle : G74 (voir à la page 323)
Accès à la banque de données technologiques
 Mode d'usinage : perçage
 Paramètres variables : F, S
Formulaire Modèle
Q
Nombre de perçages
Z1, C1 Pt départ du modèle
Wi Incrément angulaire
W Angle final
Z2 Point final du modèle
Formulaire cycle
X1
Point de départ du perçage (cote au diamètre)
X2 Point final du perçage (cote au diamètre)
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en
 0: Avance rapide
 1 Avance d'usinage
V Réduction de l'avance
 0 : sans réduction
 1 : à la fin du perçage
 2 : au début du perçage
 3 : au début et à la fin du perçage
AB Longueur d'entrée/de sortie (distance pour la réduction de
l'avance)
P Profondeur de perçage
IB Réduction de profondeur de passe : valeur de réduction de
la passe après chaque passe
JB Profondeur minimale de perçage : si vous avez introduit
une valeur de réduction, la profondeur de perçage ne sera
réduite que jusqu'à la valeur introduite dans JB.
B Distance de retrait : valeur correspondant à la distance
parcourue par l'outil après avoir atteint chaque profondeur
de perçage
RI Distance d'approche intérieure : distance d'approche à
l'intérieur du trou (par défaut : distance d'approche SCK)
RB Plan de retrait (par défaut : à la position de départ ou à la
distance d'approche)
