Units smart.Turn
2.2 Units – Ebauc
he
Unit „Ebauche transversale, introduction directe
du contour"

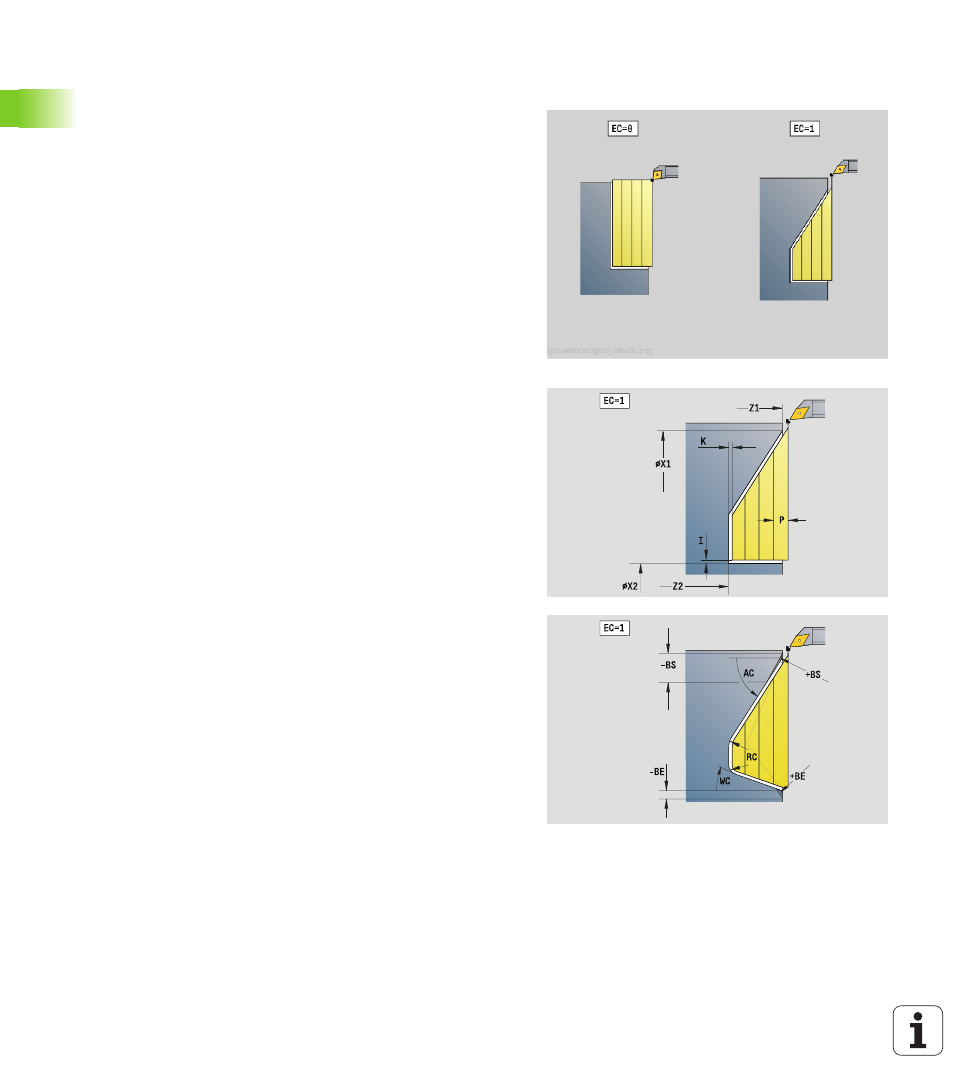

L'unit usine le contour défini avec les paramètres. Dans EC, vous
définissez s'il s'agit d'un contour "normal" ou d'un contour en plongée.
Nom de l'unit : G820_G80 / cycle : G820 (voir à la page 268)
Accès à la banque de données technologiques
 Mode d'usinage : ébauche
 Paramètres variables : F, S, E, P
Formulaire Contour
EC
Type de contour
 0: Contour normal
 1: Contour en plongée
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
RC Arrondi: Rayon dans les angles du contour
AC Angle initial: Angle du premier élément du contour
(plage: 0° < AC < 90°)
WC Angle final: Angle du dernier élément du contour
(plage: 0° < WC < 90°)
BS Chanfrein/Arrondi au début
 BS>0: Rayon de l'arrondi
 BS<0: Longueur du chanfrein
BE Chanfrein/arrondi à la fin
 BE>0: Rayon de l'arrondi
 BE<0: Longueur du chanfrein
BP Durée de pause: durée de l'interruption du mouvement
d'avance. L'interruption d'avance (intermittente) permet de
briser le copeau.
BF Durée d'avance: Intervalle de temps jusqu'à l'exécution de
la pause suivante. L'interruption d'avance (intermittente)
permet de briser le copeau.
Formulaire cycle
P
Plongée max.
I, K Surépaisseur dans le sens X, Z (I: cote au diamètre)
E Comportement de plongée
 E > 0 : avance de plongée pour l'usinage d'éléments de
contour plongeants. Les éléments de contour
plongeants sont usinés.
 Pas d'introduction de données : l'avance de plongée est
réduite (au maximum de 50%) pour l'usinage des
éléments de contour plongeants. Les éléments de
contour plongeants sont usinés.
H Lissage du contour
 0 : après chaque passe le long du contour (dans la limite
de la passe)
 1 : après la dernière passe (contour entier) ; dégager
l'outil à 45°
 2 : pas de lissage du contour ; dégager l'outil à 45°
Autres formulaires :
voir à la page 58
