Units smart.Turn
2.6 Units – Pré-perçag
e, ax
e C
Unit „Pré-perçage Fraisage contour ICP sur
l'enveloppe"

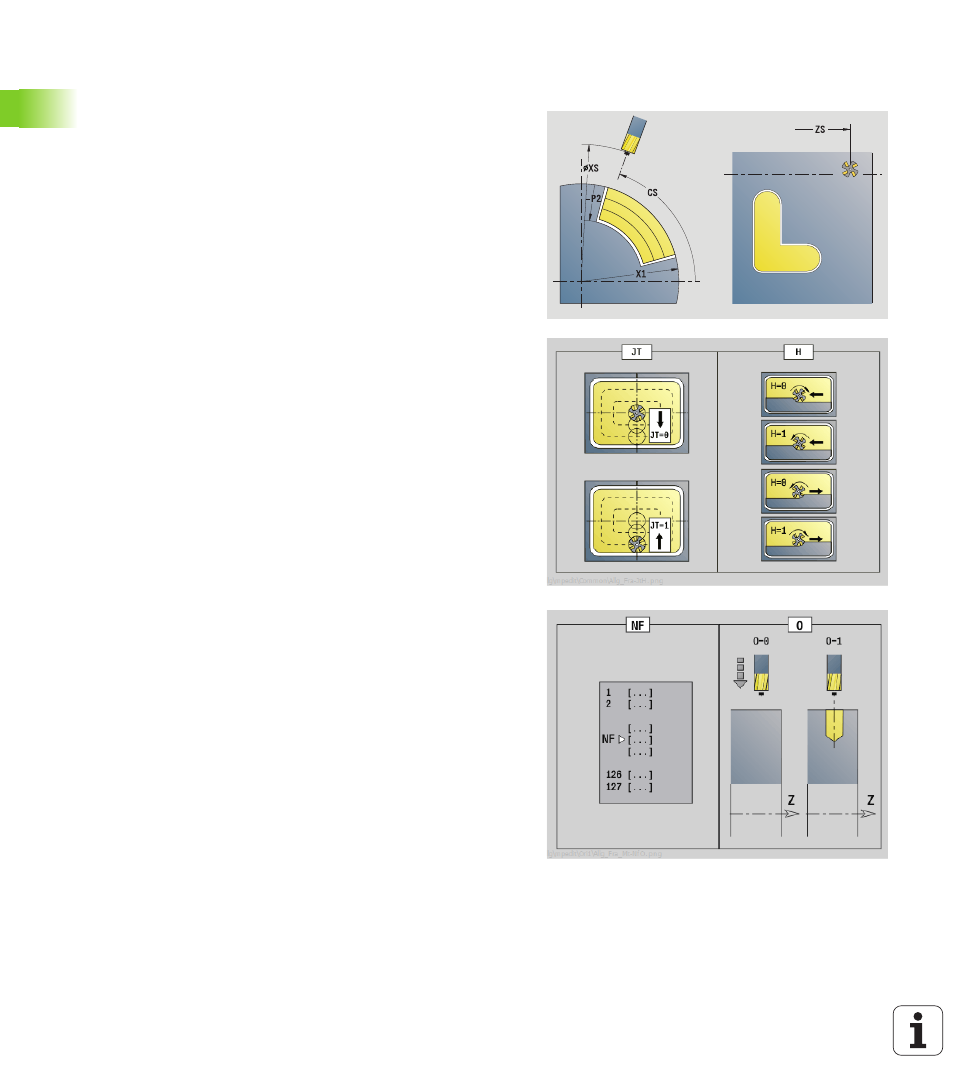

L'unit calcule la position de pré-perçage et exécute le perçage. La
position de pré-perçage est transférée au cycle de fraisage suivant via
la référence mémorisée dans NF. Si la poche est constituée de
plusieurs sections, l'unit crée un perçage pour chaque section.
Nom de l'unit : PERC_ENVEL_845_C / cycles : G845 A1 (voir à la page
361), G71 (voir à la page 317)
Accès à la banque de données technologiques
 Mode d'usinage : perçage
 Paramètres variables : F, S
Formulaire Contour
FK
voir à la page 60
NS Numéro de séquence début de contour
NE Nr. séqu. finale contour
X1 Bord supérieur de fraisage (cote de diamètre)
P2 Profondeur contour
Formulaire Cycle
JT
Sens de déroulement
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
H Sens d'usinage
 0 : en opposition
 1 : en avalant
I Surépaisseur dans le sens de la passe
K Surépaisseur parallèle au contour
U Facteur de recouvrement (par défaut : 0,5)
WB Diamètre de la fraise
NF Marque position
E Temporisation en fin de perçage (par défaut : 0)
D Retrait en
 0 : avance rapide
 1 : avance d'usinage
V Réduction de l'avance
 0 : sans réduction
 1 : à la fin du perçage
 2 : au début du perçage
 3 : au début et à la fin du perçage
AB Longueur d'entrée/de sortie (distance pour la réduction de
l'avance)
RB Plan de retrait (cote de diamètre)
Autres formulaires : voir à la page 58
