HEIDENHAIN MANUALplus 620, CNC PILOT 640
329
4.22 Cy
cles de perçag
e

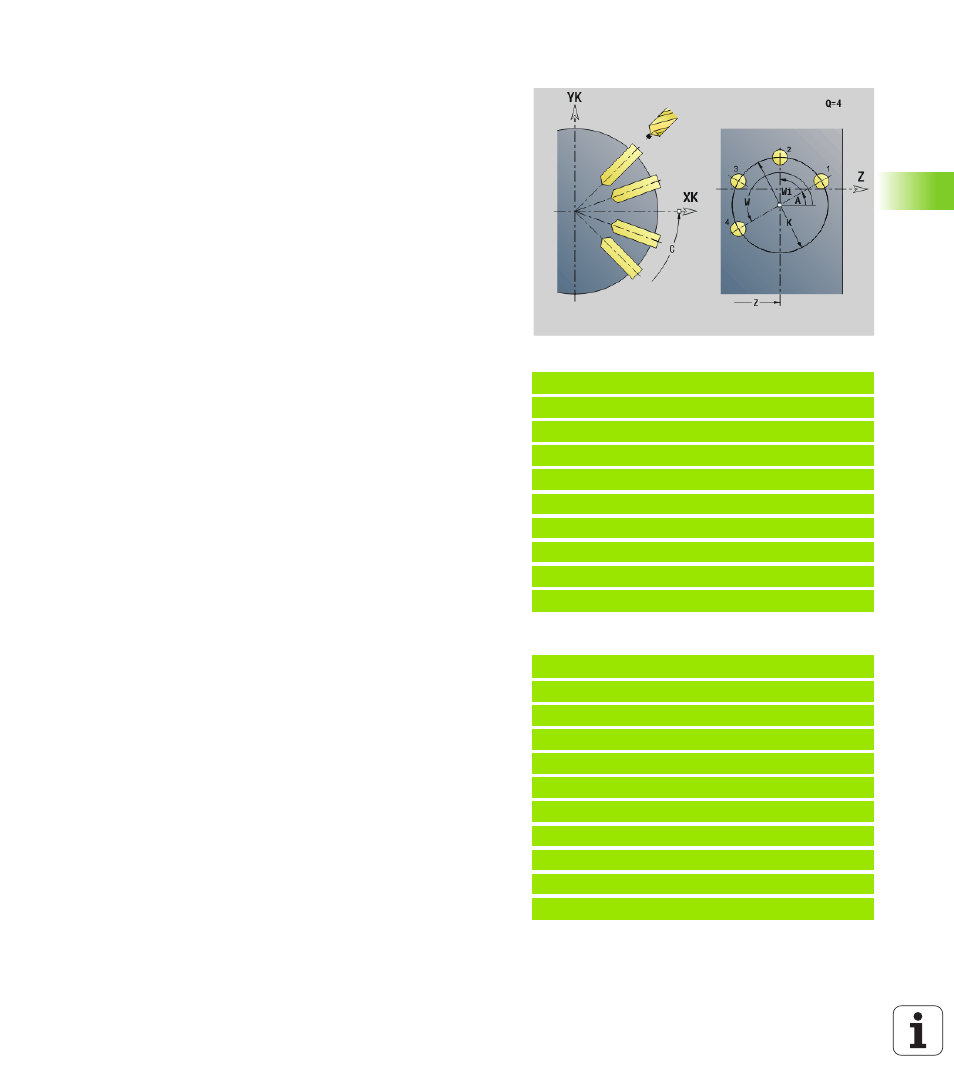

Modèle circulaire sur l'enveloppe G746
G746 crée un modèle circulaire de perçages ou de figures équidistants
sur un cercle ou un arc de cercle situé sur l'enveloppe.
Combinaisons de paramètres pour la définition du centre du modèle
ou des positions du modèle:
 Centre du modèle: Z, C
 Positions du modèle:
 W et Q
 Wi et Q
Si vous n'indiquez pas le point final XE, la commande utilise le cycle
de perçage/fraisage ou la définition de figure de la séquence CN
suivante. Selon ce principe, vous combinez la définition de modèle
avec les cycles de perçage (G71, G74, G36) ou avec des opérations de
fraisage (définitions de figures G314, G315, G317).
Exemple : G746
%746.nc
[G746]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 XS102 K7
N7 M15
END
Exemple : Séquences d'instructions
[ modèle de perçage simple ]
N.. G746 Z.. C.. XS.. XE.. K.. A.. W.. Q..
. . .
[ modèle de perçage avec perçage profond ]
N.. G746 Z.. C.. XS.. K.. A.. W.. Q..
N.. G74 XE.. P.. I..
. . .
[ modèle de fraisage avec rainure linéaire ]
N.. G746 Z.. C.. XS.. K.. A.. W.. Q..
N.. G792 K.. A.. XS..
. . .
Paramètres
Z Centre du modèle en coordonnées polaires
C Angle – centre du modèle en coordonnées polaires
XS Point initial opération de perçage/fraisage (cote au diamètre)
XE Point final opération de perçage/fraisage (cote au diamètre)
K Diamètre (du modèle)
A Angle initial (position premier perçage/première figure)
W Angle final (Position dernier perçage/dernière figure)
Wi Angle final (incrément angulaire), distance avec la position
suivante
Q Nombre de perçages/figures (par défaut: 1)
V Sens du déroulement (par défaut: 0)
 V=0, sans W: Répartition sur cercle entier
 V=0, avec W: Répartition sur le plus grand arc de cercle
 V=0, avec Wi: Signe de Wi détermine le sens (Wi<0: Sens
horaire)
 V=1, avec W: Sens horaire
 V=1, avec Wi: Sens horaire (signe de Wi sans signification)
 V=2, avec W: Sens anti-horaire
 V=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
