482
Programmation DIN pour l' axe Y
6.1 Cont
ours ax
e Y– Pr
incipes de base
6.1 Contours axe Y– Principes de
base

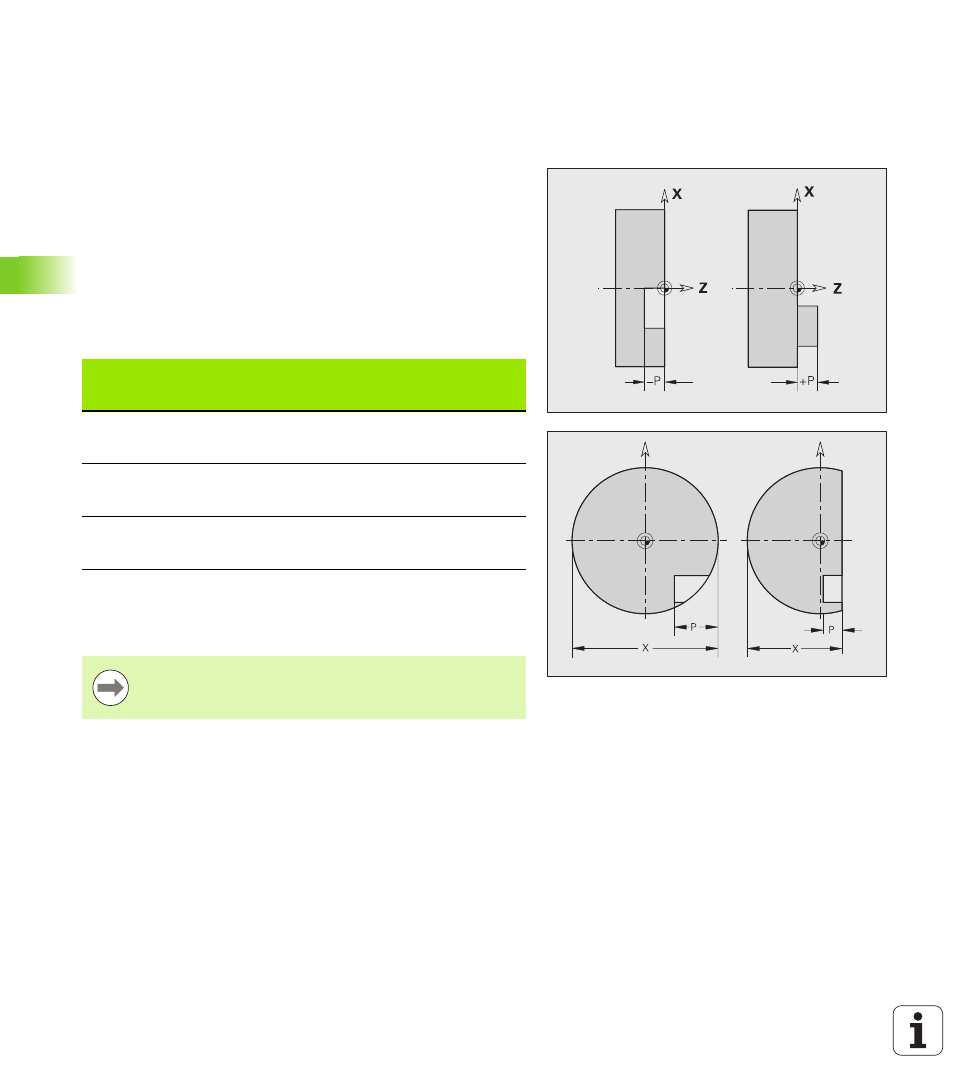

Position des contours de fraisage
Vous définissez le plan de référence ou le diamètre de référence dans
l'indicatif de section. Vous définissez la profondeur et la position d'un
contour de fraisage (poche, îlot) de la manière suivante dans la
définition du contour:
 avec Profondeur P dans le cycle G308 précédemment programmé
 en alternative pour les figures: Paramètre de cycle Profondeur P
Le signe de „P“ détermine la position du contour de fraisage:
 P<0: Poche
 P>0: Îlot
 X: Diamètre de référence issu de l'indicatif de section
 Z: Plan de référence issu de l'indicatif de section
 P: Profondeur issue de G308 ou de la définition de la figure
Position du contour de fraisage
Section P Surface
Fond de
fraisage
FRONT P<0
P>0 Z
Z+P Z+P
Z
FACE ARRIERE P<0
P>0 Z
Z–P Z–P
Z
ENVELOPPE P<0
P>0 X
X+(P*2) X+(P*2)
X
Les cycles de surfaçage usinent la surface décrite dans la
définition du contour. Les îlots à l'intérieur de cette
surface ne sont pas pris en compte.
