4.7 Contours face frontale/arrière

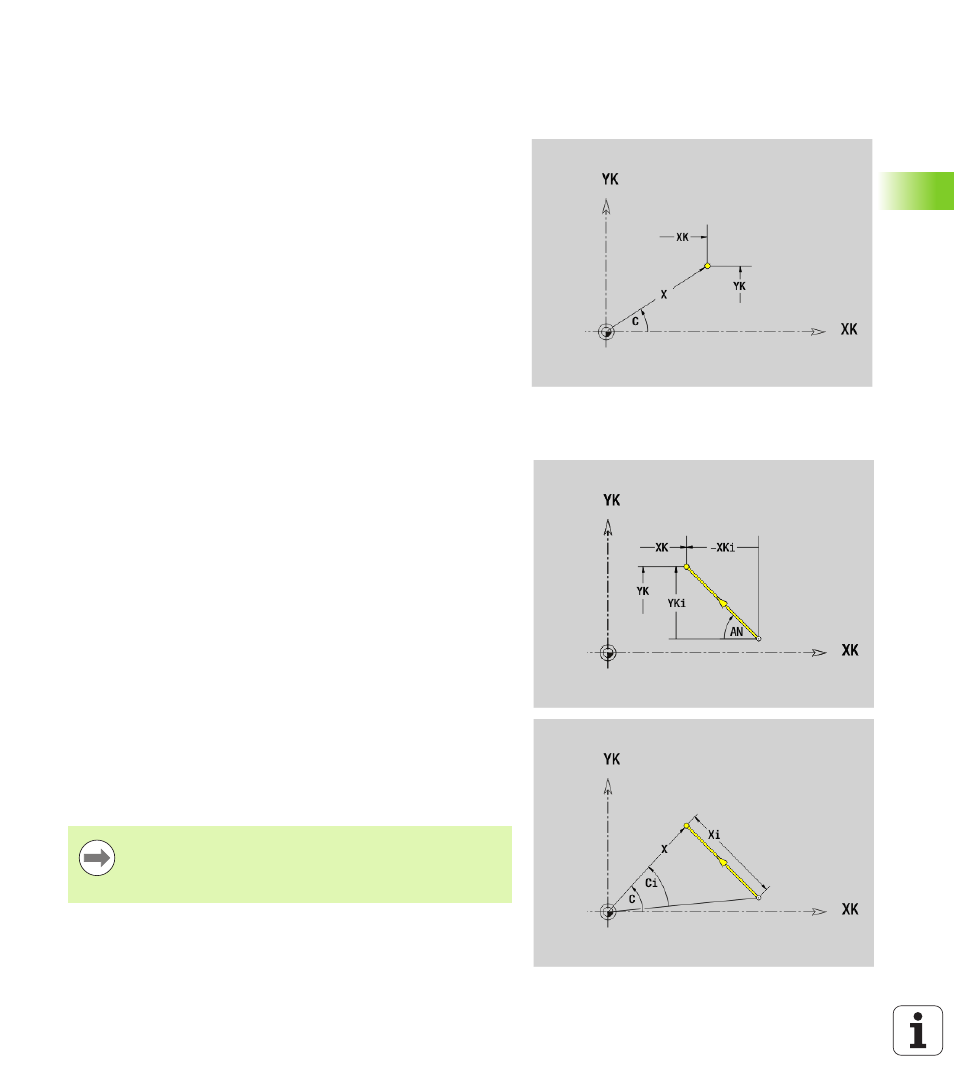

Point initial sur la face frontale/arrière G100-Géo
G100 définit le point initial d'un contour sur la face frontale ou arrière.
Droite sur la face frontale/face arrière G101-Géo
G101 définit une droite sur un contour sur la face frontale ou arrière.
Paramètres
X Point initial en coordonnées polaires (Cote de diamètre)
C Point initial en coordonnées polaires (cote d'angle)
XK Point initial en coordonnées cartésiennes
YK Point initial en coordonnées cartésiennes
Paramètres
X Point final en coordonnées polaires (Cote de diamètre)
C Point final en coordonnées polaires (cote d'angle)
XK Point final en coordonnées cartésiennes
YK Point final en coordonnées cartésiennes
AN Angle avec l'axe positif XK
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 Aucune introduction : Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque la droite coupe un arc de
cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
Programmation
 X, XK, YX:
en absolu, en incrémental, modal ou „?“
 C:
en absolu, incrémental ou modal
