Programmation DIN pour l' axe Y
6
.3 Cont
ours da
ns
le plan YZ

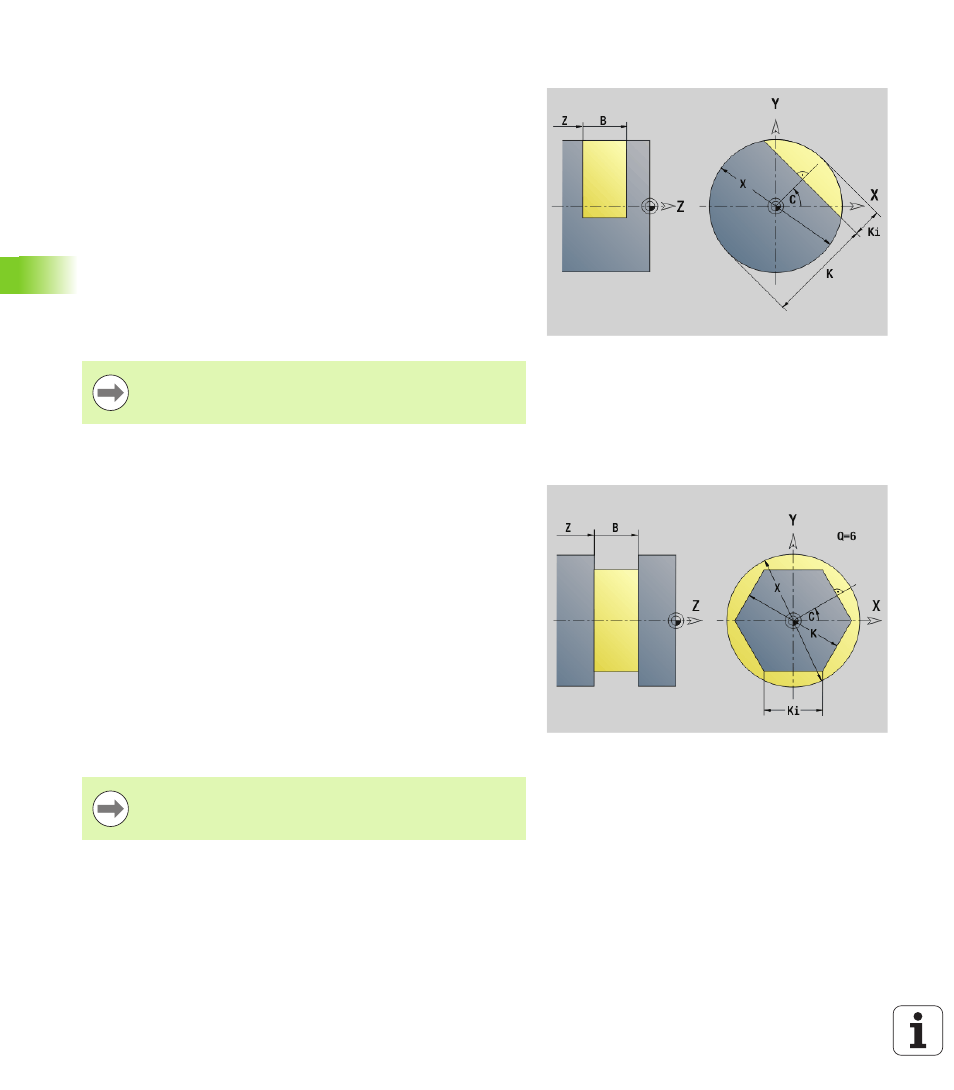

Surface unique plan YZ G386-Géo
G386 définit une surface dans le plan YZ.
Multi-pans plan YZ G487-Géo
G487 définit des Multi-pans dans le plan YZ.
Paramètres
Z Arête de référence
K Epaisseur restante
Ki Profondeur
B Largeur (référence: Arête de référence Z)
 B<0: Surface dans le sens négatif de Z
 B>0 : face dans le sens positif de Z
X Diamètre de référence
 aucune introduction: „X“ issu de l'indicatif de section
 „X“ remplace „X“ issu de l'indicatif de section
C Position angulaire de la broche pour méplat (par défaut: „C“
issu de l'indicatif de section)
Le diamètre de référence X délimite la surface à usiner.
Paramètres
Z Arête de référence
K Cote sur plats (diamètre cercle inscrit)
Ki Longueur d'arête
B Largeur (référence: Arête de référence Z)
 B<0: Surface dans le sens négatif de Z
 B>0 : face dans le sens positif de Z
X Diamètre de référence
 aucune introduction: „X“ issu de l'indicatif de section
 „X“ remplace „X“ issu de l'indicatif de section
C Position angulaire de la broche pour méplat (par défaut: „C“
issu de l'indicatif de section)
Q Nombre de surfaces (Q >= 2)
Le diamètre de référence X délimite la surface à usiner.
