Programmation DIN pour l' axe Y
6.2 Cont
ours dans le plan XY
Perçage plan XY G370 Géo

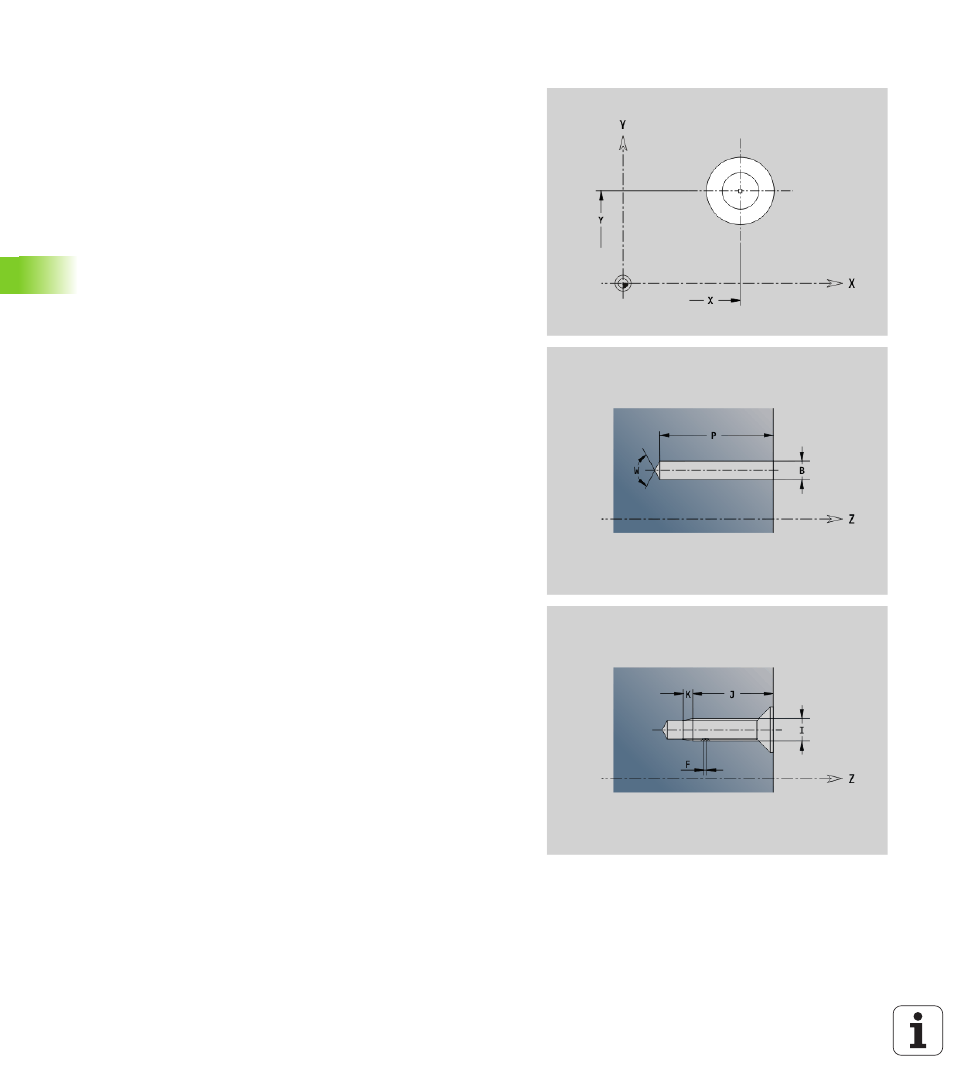

G370 définit un trou avec lamage et taraudage dans le plan XY.
Paramètres
X Centre du trou (cote de rayon)
Y Centre du trou
B Diamètre de perçage
P Profondeur de perçage (sans pointe)
W Angle de pointe (par défaut: 180°)
R Diamètre de lamage
U Profondeur de lamage
E Angle de lamage
I Diamètre de filetage
J Profondeur du filet
K Attaque du filet (longueur en sortie)
F Pas du filet
V Filet à gauche ou à droite (par défaut: 0)
 0 : filet à droite
 1 : filet à gauche
A Angle avec l'axe Z. Inclinaison du trou
 Face frontale (plage: –90° < A < 90°; par défaut: 0°)
 Face arrière (plage: 90° < A < 270°; par défaut: 180°)
O Diamètre de centrage
