HEIDENHAIN MANUALplus 620, CNC PILOT 640
487
6.2 Cont
ours dans le plan XY

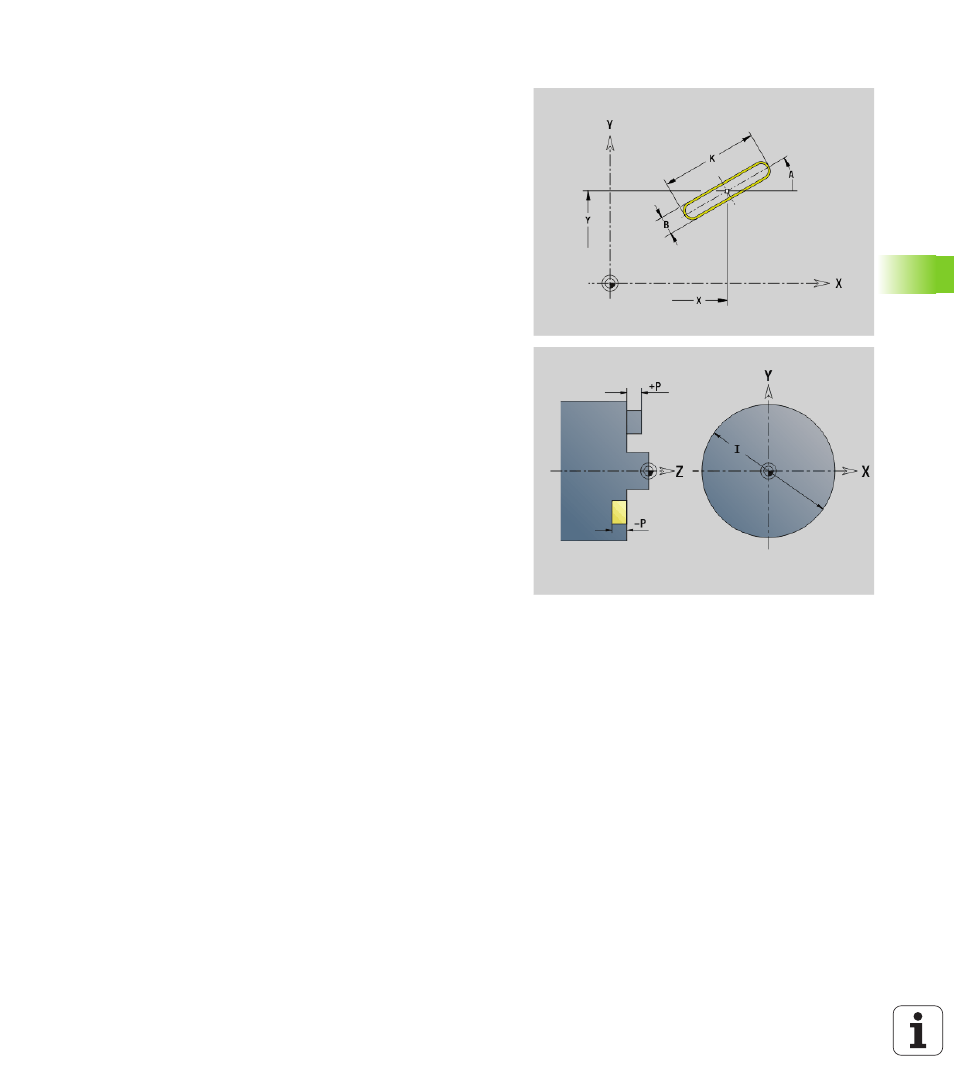

Rainure linéaire plan XY G371 Géo
G371 définit une rainure linéaire dans le plan XY.
Paramètres
X Centre de la rainure (cote de rayon)
Y Centre de la rainure
K Longueur de la rainure
B Largeur de la rainure
A Position angulaire (référence: Axe X positif; par défaut: 0°)
P Profondeur/hauteur (par défaut: „P“ issue de G308)
 P<0: Poche
 P>0: Îlot
I Diamètre de limitation (pour limitation de coupe)
 aucune introduction: „X“ issu de l'indicatif de section
 „I“ remplace „X“ issu de l'indicatif de section
