174
Units Smart.Turn pour l' axe Y
3.3 Units – F
raisag
e
, ax
e Y

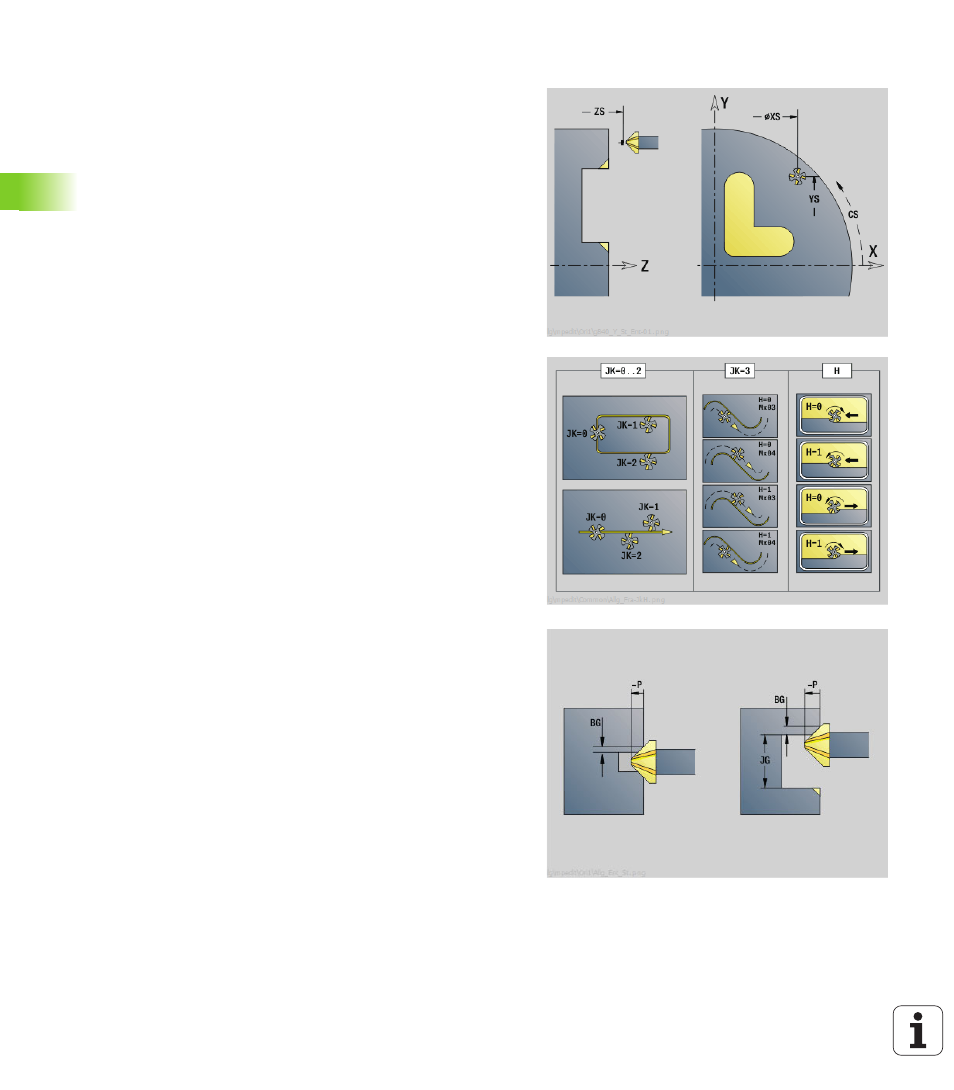

Unit „Ebavurage plan XY“
L'Unit ébavure le contour défini avec ICP dans le plan XY.
Nom de l'unit : G840_EBA_Y_FRONT / cycle : G840 (voir à la page 357)
Accès à la banque de données technologiques :
 Mode d'usinage: Ebavurage
 Paramètres variables: F, S
Paramètres du formulaire Contour
FK
voir à la page 60
NS Numéro de séquence initial du contour
NE No séqu. finale contour
Z1 Bord supérieur de fraisage
Paramètres du formulaire Cycle
JK
Lieu de fraisage
 JK=0: sur le contour
 JK=1, contour fermé: à l'intérieur du contour
 JK=1, contour ouvert: à gauche du contour
 JK=2, contour fermé: à l'extérieur du contour
 JK=2, contour ouvert: à droite du contour
 JK=3 en fonction de H et MD
H Sens d'usinage
 0: En opposition
 1: En avalant
BG Largeur du chanfrein
JG Diamètre de pré-usinage.
P Profondeur de plongée (en négatif)
I Surépaisseur parallèle au contour
R Rayon d'approche
FZ Avance plongée
E Avance réduite
RB Plan de retrait
Autres formulaires :
voir à la page 58
