Rainure linéaire sur face frontale/arrière G301

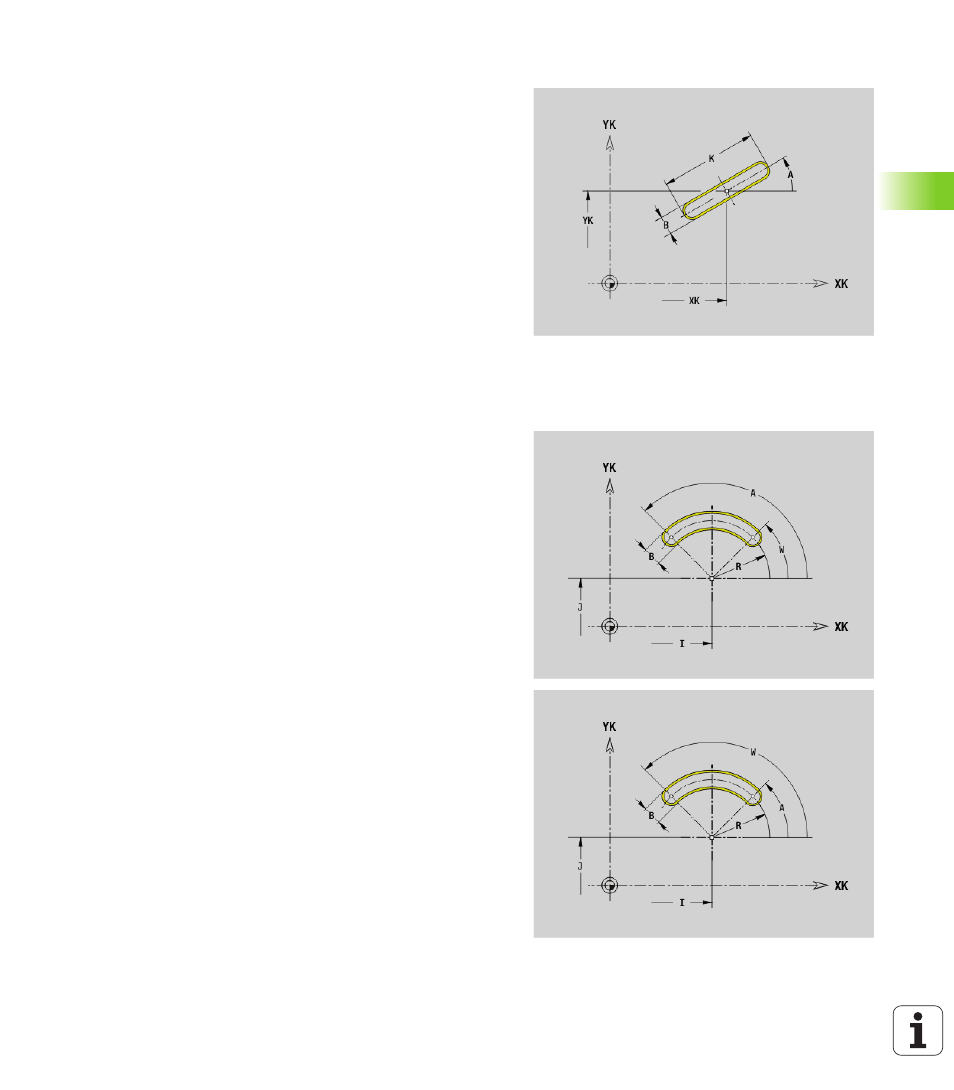

G301 définit une rainure linéaire sur la face frontale ou arrière. Vous
programmez cette figure en la combinant avec G840, G845 ou G846.
Rainure circulaire sur la face frontale/arrière
G302/G303
G302/G303 définit une rainure circulaire sur la face frontale ou arrière.
Vous programmez cette figure en la combinant avec G840, G845 ou
G846.
 G302: Rainure circulaire sens horaire
 G303: Rainure circulaire sens anti-horaire
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
X
Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
A Angle avec l'axe XK (par défaut: 0°)
K Longueur de la rainure
B Largeur de la rainure
P Profondeur/hauteur
 P<0: Poche
 P>0: Îlot
Paramètres
I Centre de courbure en coordonnées cartésiennes
J Centre de courbure en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
R Rayon de courbure (référence: Centre de la rainure)
A Angle initial; référence: Axe XK; (par défaut: 0°)
W Angle final; référence: Axe XK; (par défaut: 0°)
B
Largeur de la rainure
P Profondeur/hauteur
 P<0: Poche
 P>0: Îlot
