354
Programmation DIN
4.26 Cy
cles de fr
aisag
e

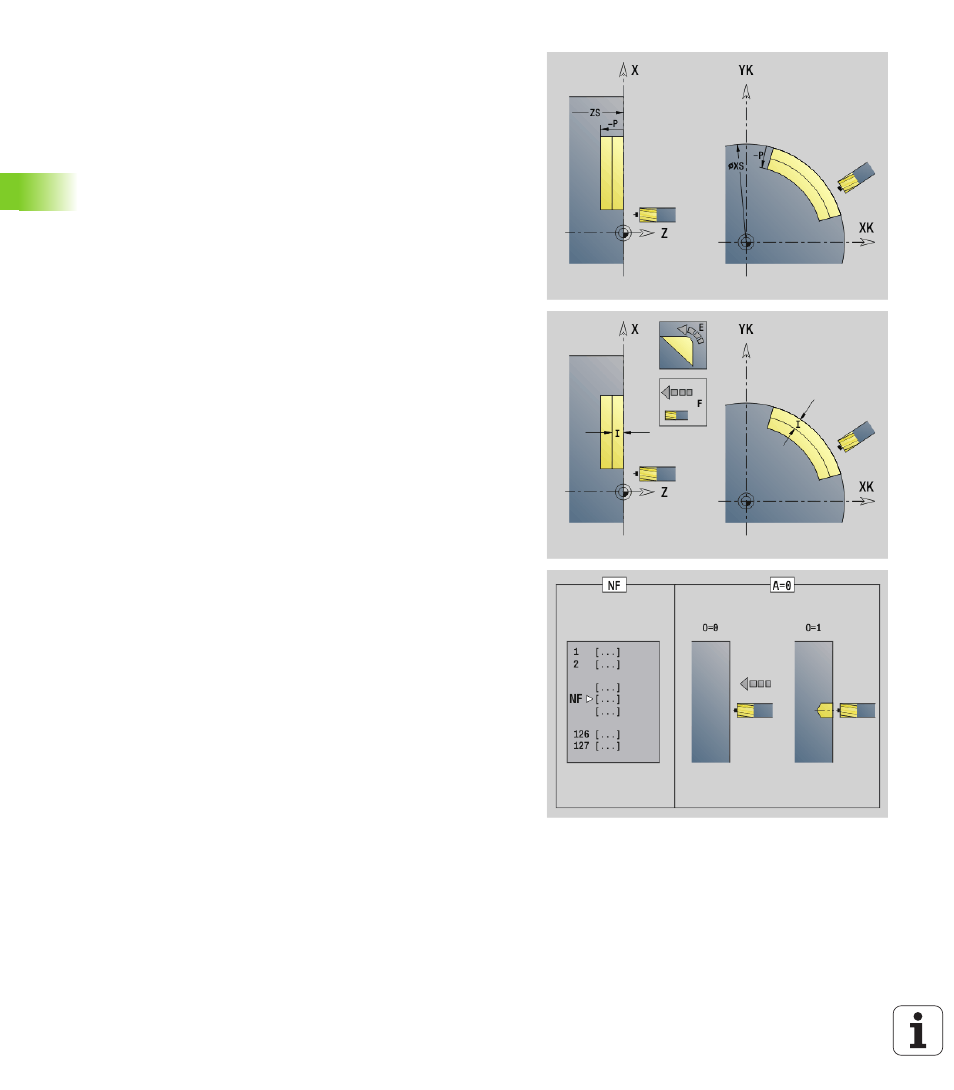

Paramètres – Fraisage
NE Numéro de séquence – Fin de la section de contour
 Figures, contour libre fermé: Pas d'introduction
 Contour libre ouvert: Dernier élément du contour
 Le contour comporte un seul élément:
 Pas d'introduction: Usinage dans le sens du contour
 NS=NE programmé: Usinage dans le sens inverse du
contour
H Mode de fraisage (par défaut: 0)
 0: En opposition
 1: En avalant
I Plongée (max.) (par défaut: Fraisage en une passe)
F Avance de passe (plongée en profondeur) – (par défaut:
Avance active)
E Avance réduite pour éléments circulaires (par défaut: avance
actuelle)
R Rayon arc de cercle d'approche/de sortie (par défaut: 0)
 R=0: L'élément de contour est abordé directement; plongée
au point d'approche, au-dessus du plan de fraisage, puis
plongée verticale en profondeur
 R>0: La fraise se déplace sur un arc de cercle d'approche/de
sortie qui se raccorde par tangentement à l'élément de
contour.
 R<0 aux angles intérieurs: La fraise se déplace sur un arc de
cercle d'approche/de sortie qui se raccorde par
tangentement à l'élément de contour.
 R<0 aux angles extérieurs: L'élément de contour est abordé/
quitté sur une droite tangentielle
P Profondeur de fraisage (par défaut: Profondeur indiquée dans
définition du contour)
XS Bord supérieur de fraisage de l'enveloppe (remplace le plan de
référence issu de la définition du contour)
ZS Bord supérieur de fraisage face frontale (remplace le plan de
référence de la définition du contour)
RB Plan de retrait (par défaut: Retour à la position initiale)
 Face frontale ou arrière: Position de retrait dans le sens Z
 Enveloppe: Position de retrait dans le sens X (cote de
diamètre)
D Début numéro d'élément pour usiner des figures partielles.
V Fin numéro d'élément pour usiner des figures partielles.
Sens de définition du contour pour les figures: „Anti-horaire“.
Le premier élément du contour pour les figures est:
 Rainure circulaire: L'arc de cercle le plus grand
 Cercle entier: Le demi-cercle supérieur
 Rectangle, polygone et rainure linéaire: La„position
angulaire“ indique le premier élément du contour.
A Processus „fraisage, ébavurage“: A=0 (par défaut=0)
