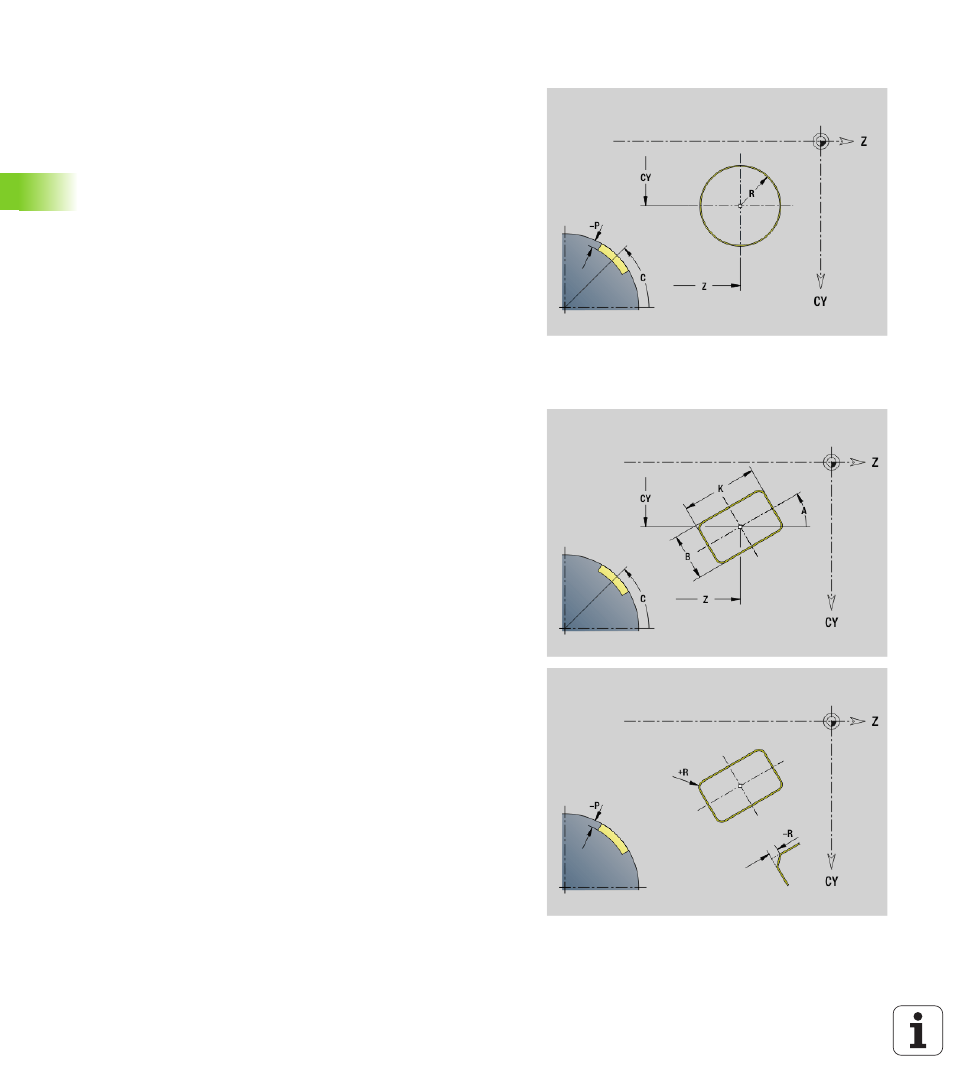

Cercle entier sur l'enveloppe G314-Géo
G314 définit un cercle entier sur l'enveloppe.
Rectangle sur l'enveloppe G315-Géo
G315 définit un rectangle sur l'enveloppe.
Paramètres
Z Centre
CY Centre en „cote linéaire"; référence: développé avec „diamètre
de référence"
C Centre (angle)
R Rayon
P Profondeur de la poche (par défaut: „P“ de G308)
Paramètres
Z Centre
CY Centre en „cote linéaire"; référence: développé avec „diamètre
de référence"
C Centre (angle)
A Angle avec l'axe Z (par défaut: 0°)
K Longueur
B Largeur
R Chanfrein/arrondi (par défaut: 0°)
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur de la poche (par défaut: „P“ de G308)
