Units smart.Turn
2.9 Units – F
raisag
e
f
a
ce fr
ontale
Unit „Fraisage Face frontale"
L'Unit usine en fonction de Q surfaces, ou la figure définie. L'Unit usine
la matière autour de la figure.
Nom de l'unit : G797_Front_C / cycle : G797 (voir à la page 347)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage finition
 Paramètres variables : F, S, FZ, P

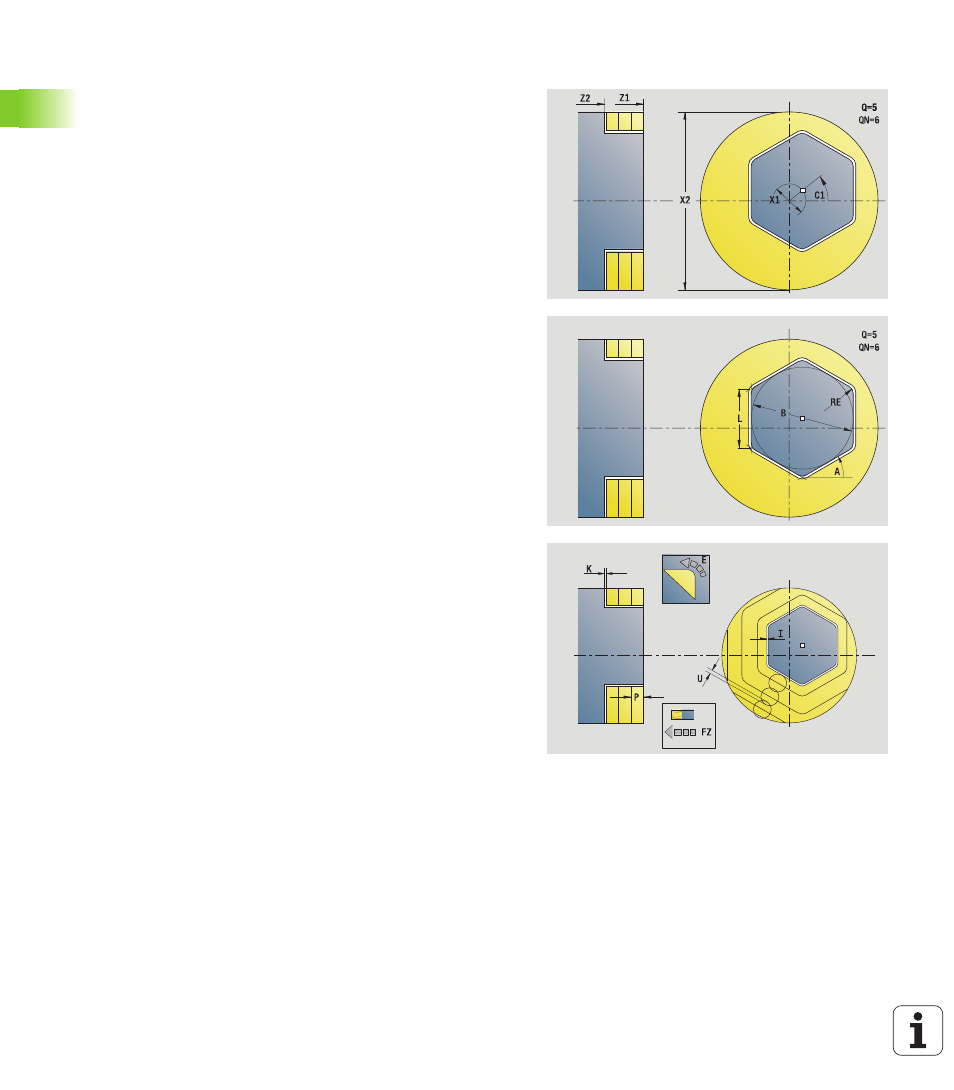

Formulaire Figure
Q
Type de figure
 0: Cercle entier
 1: Surface unique
 2: Cote sur plat
 3: Triangle
 4 : Rectangle, carré
 5: Polygone
QN Nombre de côtés du polygone (seulement avec Q=5
polygone)
X1 Diamètre centre de la figure
C1 Angle centre figure
Z1 Bord supérieur de fraisage
Z2 Fond de fraisage
X2 Diamètre de limitation
L Longueur d'arête
B Largeur/cote sur plat
RE Rayon d'arrondi
A Angle avec axe X
Formulaire Cycle
QK
Type d'usinage
 Ebauche
 Finition
J Sens de fraisage
 0: unidirectionnel
 1 : bidirectionnel
H Sens d'usinage
 0 : en opposition
 1 : en avalant
P Plongée max.
I Surépaisseur parallèle au contour
K Surépaisseur dans le sens de la passe
FZ Avance plongée
E Avance réduite
U Facteur de recouvrement
Autres formulaires : voir à la page 58
