HEIDENHAIN MANUALplus 620, CNC PILOT 640
315
4.21 Cy
cles de dég
a
g
e
ments

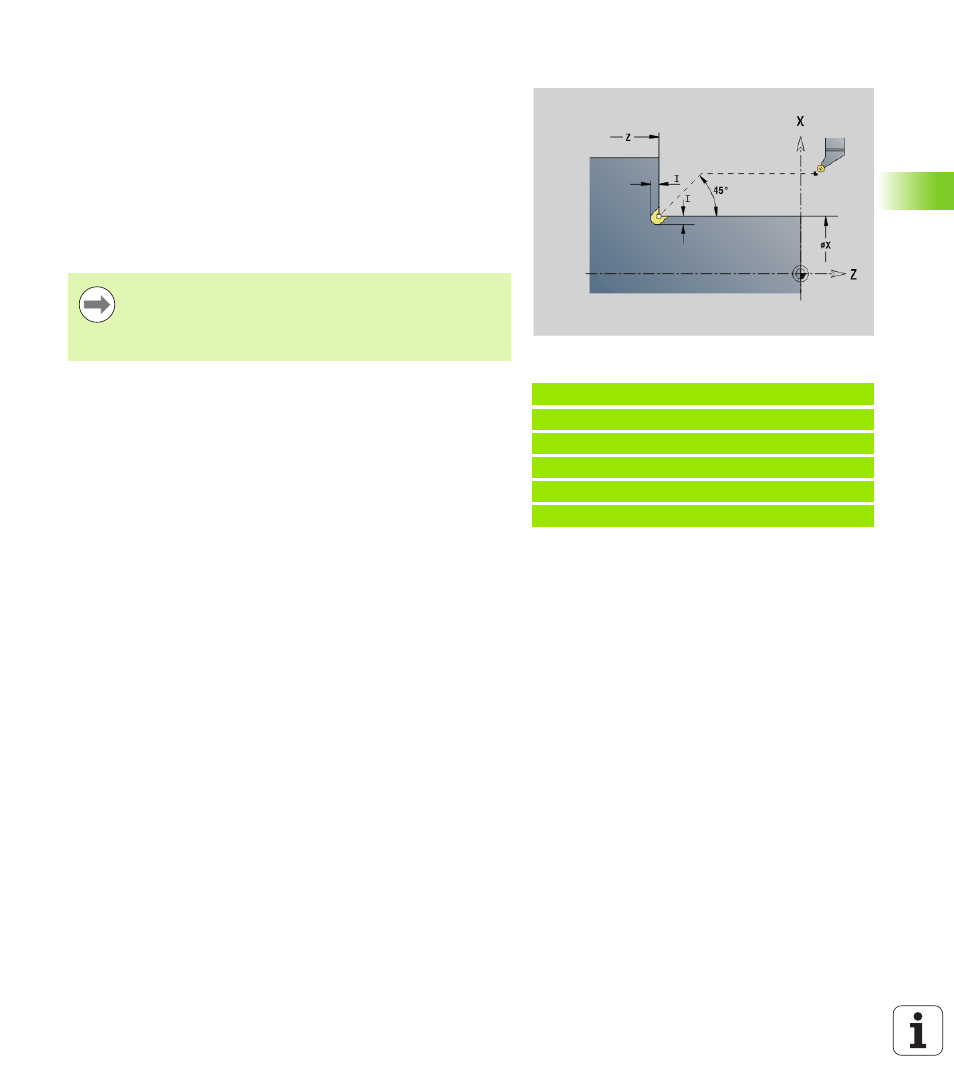

Dégagement de forme K G858
G858 usine le dégagement. La forme de contour usinée dépend de
l'outil utilisé car une seule passe linéaire est exécutée selon un angle
de 45°.
Position de l'outil à l'issue de l'exécution du cycle: Point de départ du
cycle
Exemple : G858
%858.nc
[G858]
N1 T9 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G858 X50 Z-30 I0.5
END
Paramètres
X Coin du contour (cote au diamètre)
Z Coin du contour
I Profondeur du dégagement
 Le dégagement n'est exécuté que dans des angles
droits, et ceci parallèlement à l'axe longitudinal.
 Correction du rayon de la dent :
est exécutée.
 Surépaisseurs : ne sont pas appliquées.
