HEIDENHAIN MANUALplus 620, CNC PILOT 640
497
6
.3 Cont
ours da
ns
le plan YZ

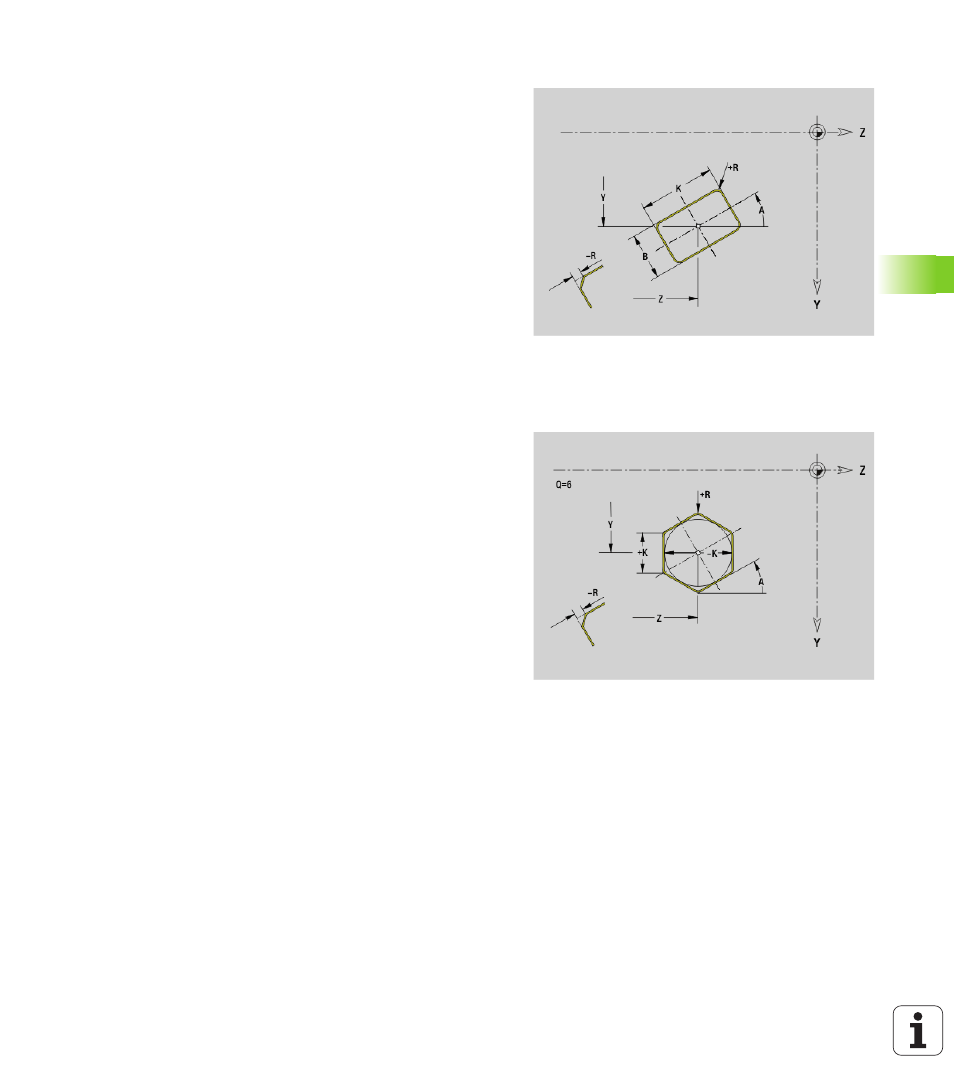

Rectangle plan YZ G385 Géo
G385 définit un rectangle dans le plan YZ.
Polygone plan YZ G387 Géo
G387 définit un polygone régulier dans le plan YZ.
Paramètres
Y Centre du rectangle
Z Centre du rectangle
X Diamètre de référence
 aucune introduction: „X“ issu de l'indicatif de section
 „X“ remplace „X“ issu de l'indicatif de section
A Position angulaire (référence: Axe Z positif; par défaut: 0°)
K Longueur du rectangle
B Largeur du rectangle
R Chanfrein/arrondi (par défaut: 0)
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur de la poche (par défaut: „P“ issue de G308)
Paramètres
Y Centre du polygone
Z Centre du polygone
X Diamètre de référence
 aucune introduction: „X“ issu de l'indicatif de section
 „X“ remplace „X“ issu de l'indicatif de section
Q Nombre de côtés (Q >= 3)
A Position angulaire (référence: Axe Z positif; par défaut: 0°)
K Longueur arête/cote sur plat
 K>0: Longueur d'arête
 K<0: Cote sur plat (diamètre intérieur)
R Chanfrein/arrondi – par défaut: 0
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur de la poche (par défaut: „P“ issue de G308)
