Units – F
raisag
e
sur l'en
v
e
loppe
Unit „Modèle linéaire Rainurage sur
l'enveloppe"
L'Unit réalise un modèle linéaire de rainures équidistantes, sur
l'enveloppe. Le point de départ des rainures correspond aux positions
du modèle. Les longueurs et positions des rainures sont à définir dans
l'Unit. La largeur de la rainure correspond au diamètre de la fraise.
Nom de l'unit : G792_Lin_Envel_C / cycle : G792 (voir à la page 342)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage
 Paramètres variables : F, S, FZ, P

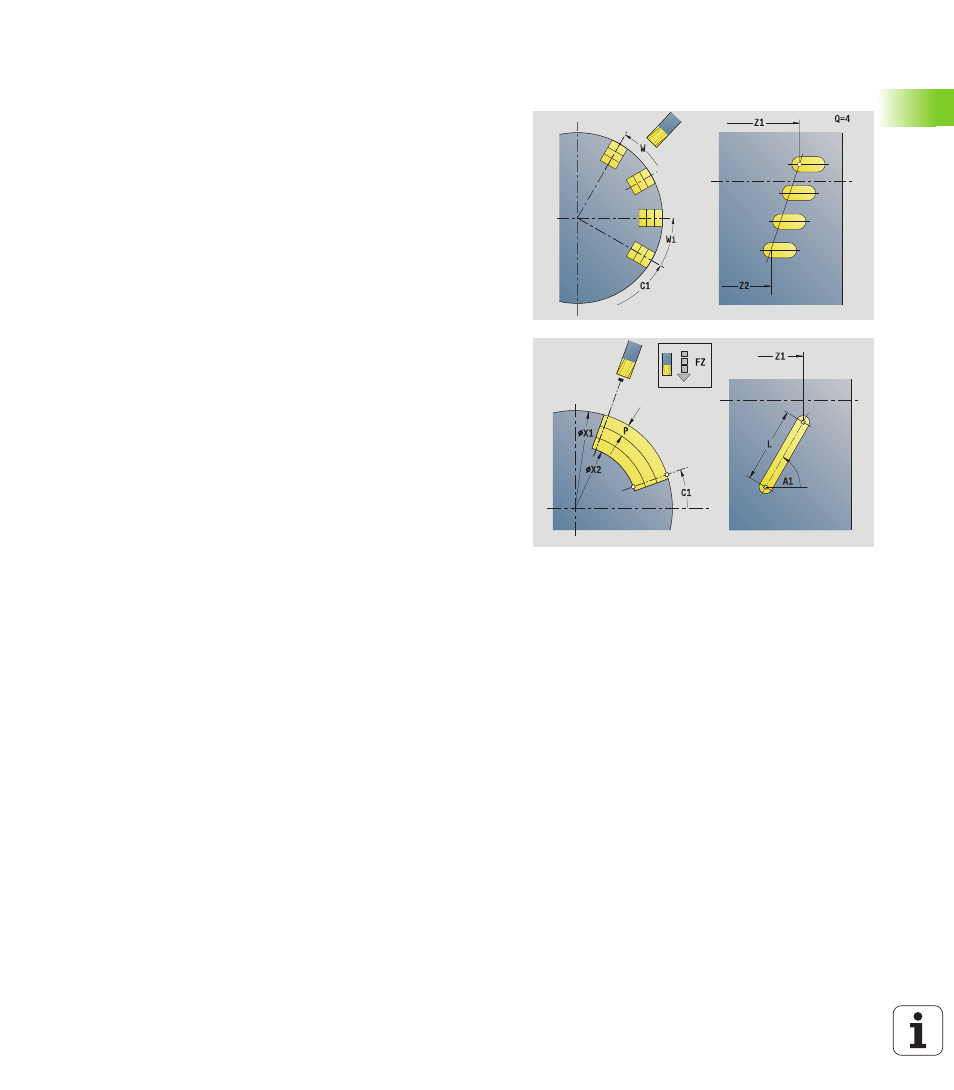

Formulaire Modèle
Q
Nombre de rainures
Z1, C1 Pt départ du modèle
Wi Incrément angulaire
W Angle final
Z2 Point final du modèle
Formulaire cycle
X1
Bord supérieur de fraisage (cote de diamètre)
X2 Fond de la rainure (cote au diamètre)
L Longueur de la rainure
A1 Angle avec l'axe Z
P Plongée max.
FZ Avance de plongée
Autres formulaires : voir à la page 58
