4.20 Cycle de tronçonnage
Cycle de tronçonnage G859

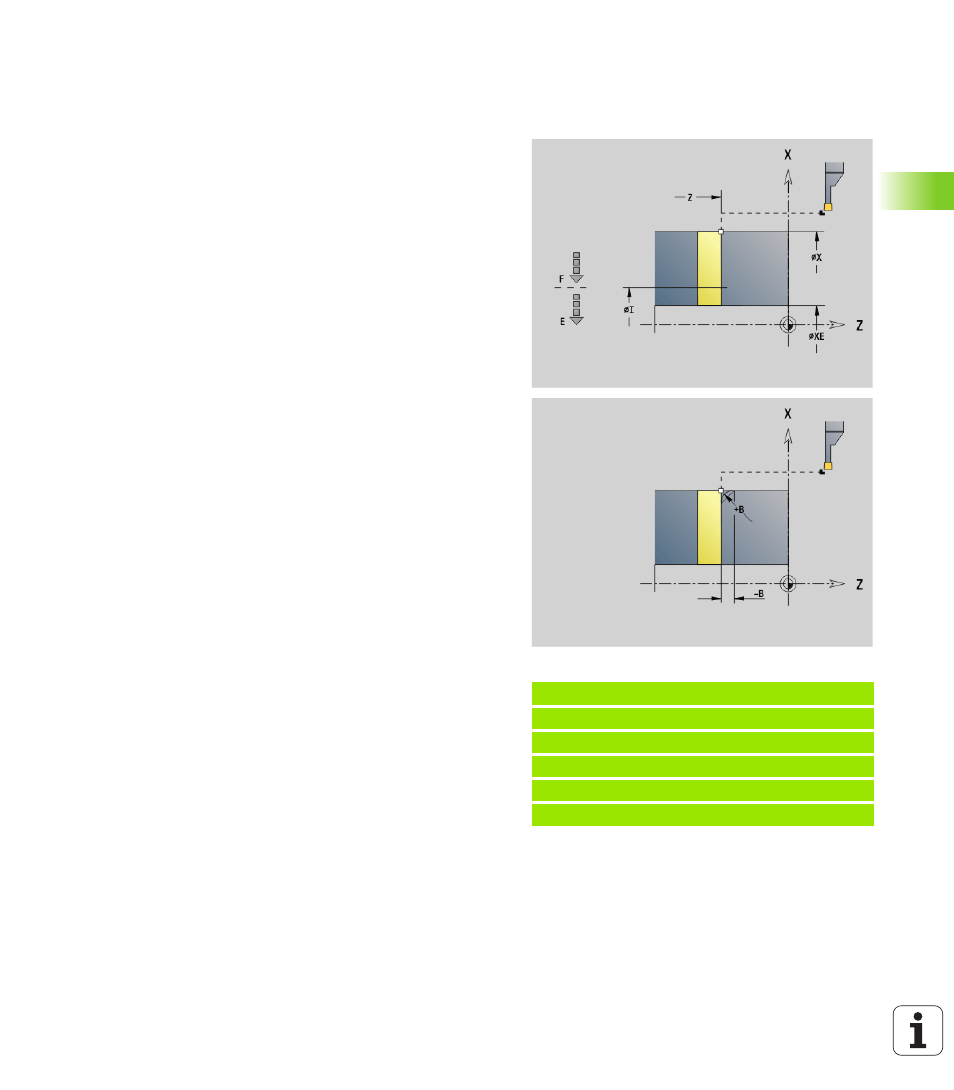

G859 tronçonne la pièce. Au choix, un chanfrein/arrondi peut être créé
sur le diamètre extérieur. A l'issue de l'exécution du cycle, l'outil se
dégage et retourne au point de départ.
A partir de la position I, vous pouvez définir une réduction de l'avance.
Exemple : G859
%859.nc
[G859]
N1 T3 G95 F0.23 G96 S248 M3
N2 G0 X60 Z-28
N3 G859 X50 Z-30 I10 XE8 E0.11 B1
END
Paramètres
X Diamètre tronçonnage
Z Position tronçonnage
I Diamètre pour réduction d'avance
 I indiqué: à partir de cette position, la commande commute
sur l'avance „E“
 I non indiqué: aucune réduction de l'avance
XE Diamètre intérieur (tube)
E Avance réduite
B Chanfrein/arrondi
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
D Limitation de la vitesse de rotation: vit. de rotation max. lors du
tronçonnage
K Distance de retrait après le tronçonnage : relever l'outil sur le
côté de ... avant de le retirer.
SD Limitation de la vitesse de rotation à partir du diamètre I
U Diamètre à partir duquel le ramasse-pièces est activé (fonction
machine)
