4.10 Déplacements linéaires et
circulaires
Déplacement linéaire G1

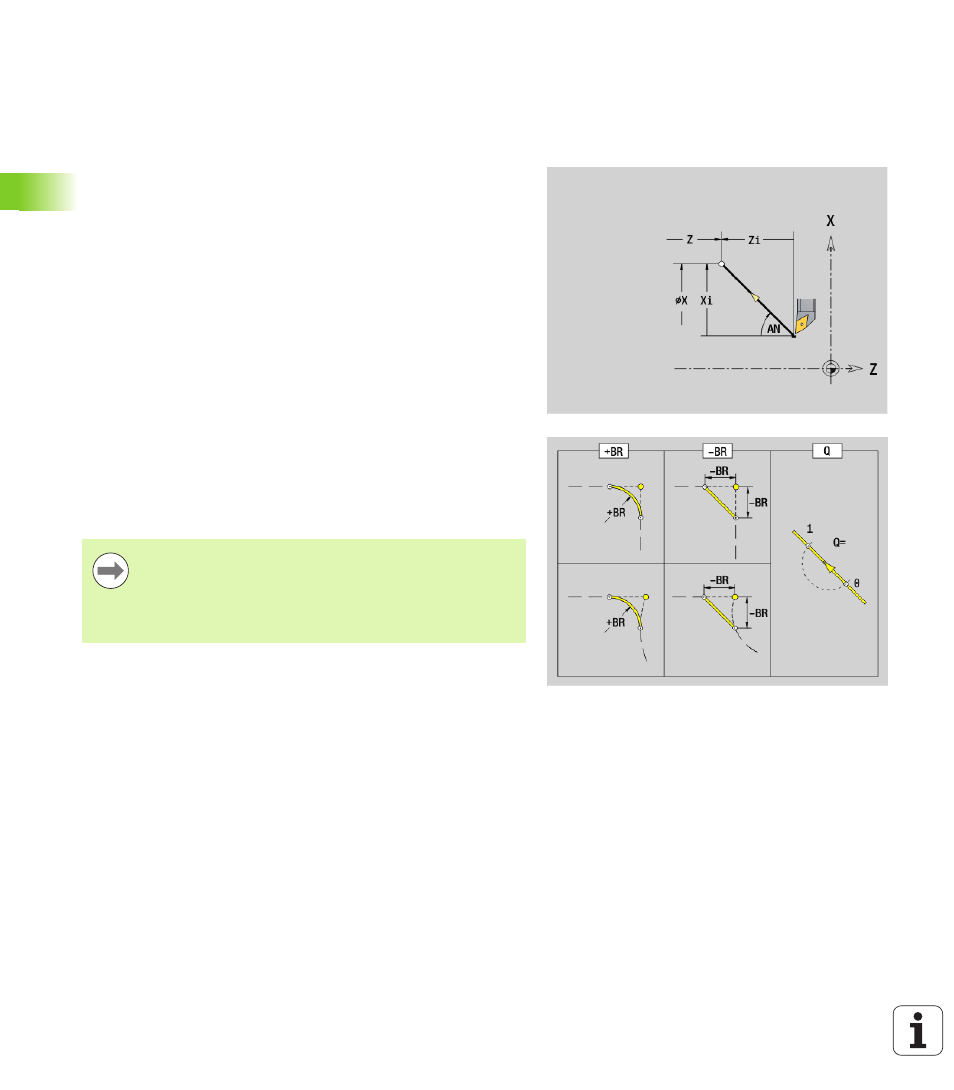

G1 interpolation linéaire en avance travail jusqu'au „point final".
Paramètres
X Point final (Cote au diamètre)
Z Point final
AN Angle (direction angulaire: voir figure d'aide)
Q
Point d'intersection. Point final lorsque la droite coupe un arc de
cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 Aucune introduction : Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
BE Facteur d'avance spéciale pour chanfrein/arrondi (par défaut: 1)
Avance spéciale = avance active * BE (0 < BE <= 1)
Programmation X, Z : en absolu, en incrémental, modal
ou „?“
Si votre machine est équipée d'autres axes, des
paramètres de programmation supplémentaires
s'affichent, p. ex. le paramètre B pour l'axe B.
