HEIDENHAIN MANUALplus 620, CNC PILOT 640
347
4.26 Cy
cles de fr
aisag
e

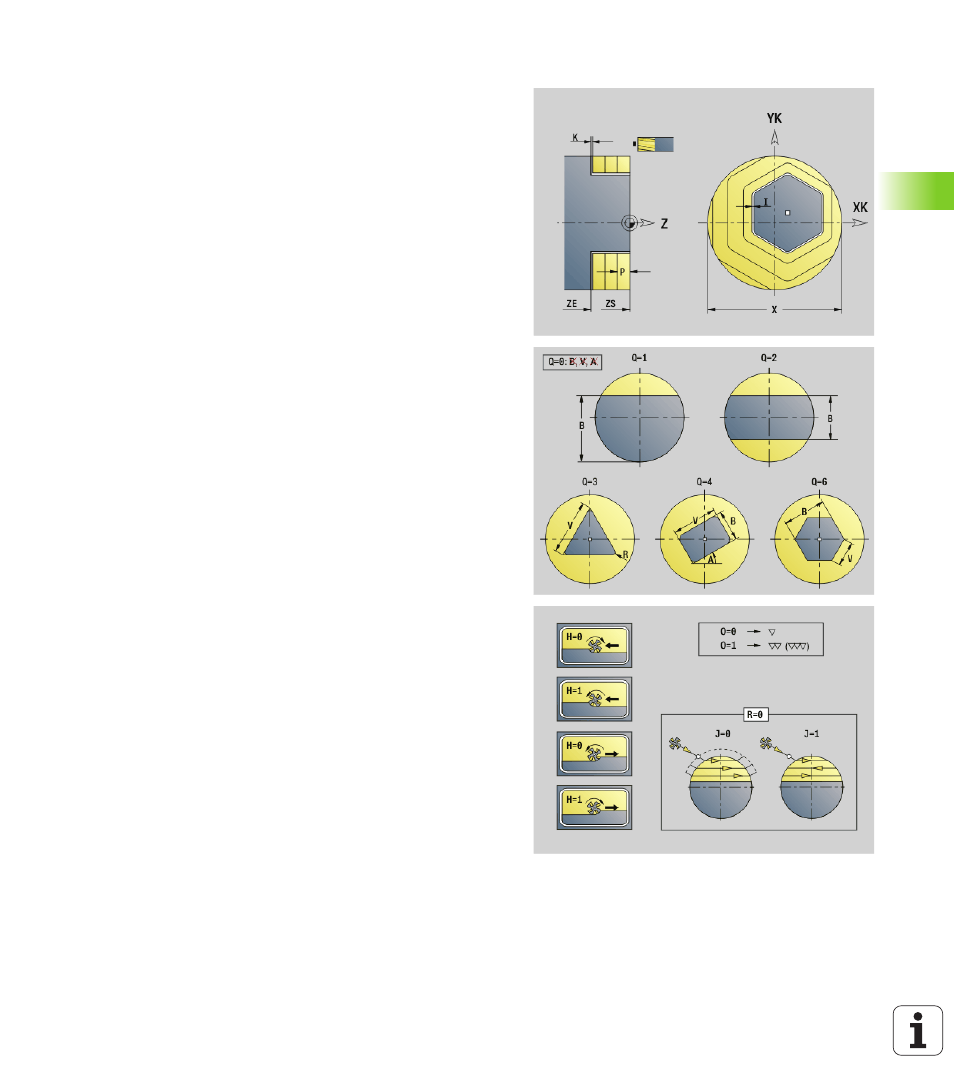

Fraisage de surface sur face frontale G797
En fonction de „Q“ surfaces, G797 usine un polygone ou la figure
définie par l'instruction suivant G797.
Paramètres
ID Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence – Début de la section de contour
 Figures: Numéro de séquence de la figure
 Contour libre fermé: Premier élément du contour (pas le
point initial)
X Diamètre de limitation
ZS Bord supérieur de fraisage
ZE Fond de fraisage
B Cote sur plat (non valable si Q=0): Définit la matière résiduelle.
Avec un nombre pair de surfaces, vous pouvez programmer
„B“ comme alternative à „V“.
 Q=1: B=Epaisseur restante
 Q>=2: B=Cote sur plat
V Longueur côté (pas nécessaire si Q=0)
R Chanfrein/arrondi
A Angle d'inclinaison (référence: voir figure d'aide) – pas si Q=0
Q Nombre de surfaces (par défaut: 0): Plage 0 <= Q <= 127
 Q=0: à G797 succède une définition de figure (G301.. G307,
G80) ou une description de contour fermé (G100, G101-
G103, G80)
 Q=1: Une surface
 Q=2: Deux surfaces décalées de 180°
 Q=3: Triangle
 Q=4: Rectangle, carré
 Q>4: Polygone
P Plongée max. (par défaut: Profondeur totale en une passe)
U Facteur de recouvrement (par défaut: 0,5): Recouvrement min.
des trajectoires de fraisage = U*diamètre de la fraise
I Surépaisseur parallèle au contour
K Surépaisseur Z
F Avance plongée
E Avance réduite pour éléments circulaires (par défaut: avance
actuelle)
H Sens de déplacement de la fraise (par défaut: 0): Agit avec le
sens de rotation de la fraise sur le sens du fraisage (voir figure
d'aide)
 0: En opposition
 1: En avalant
