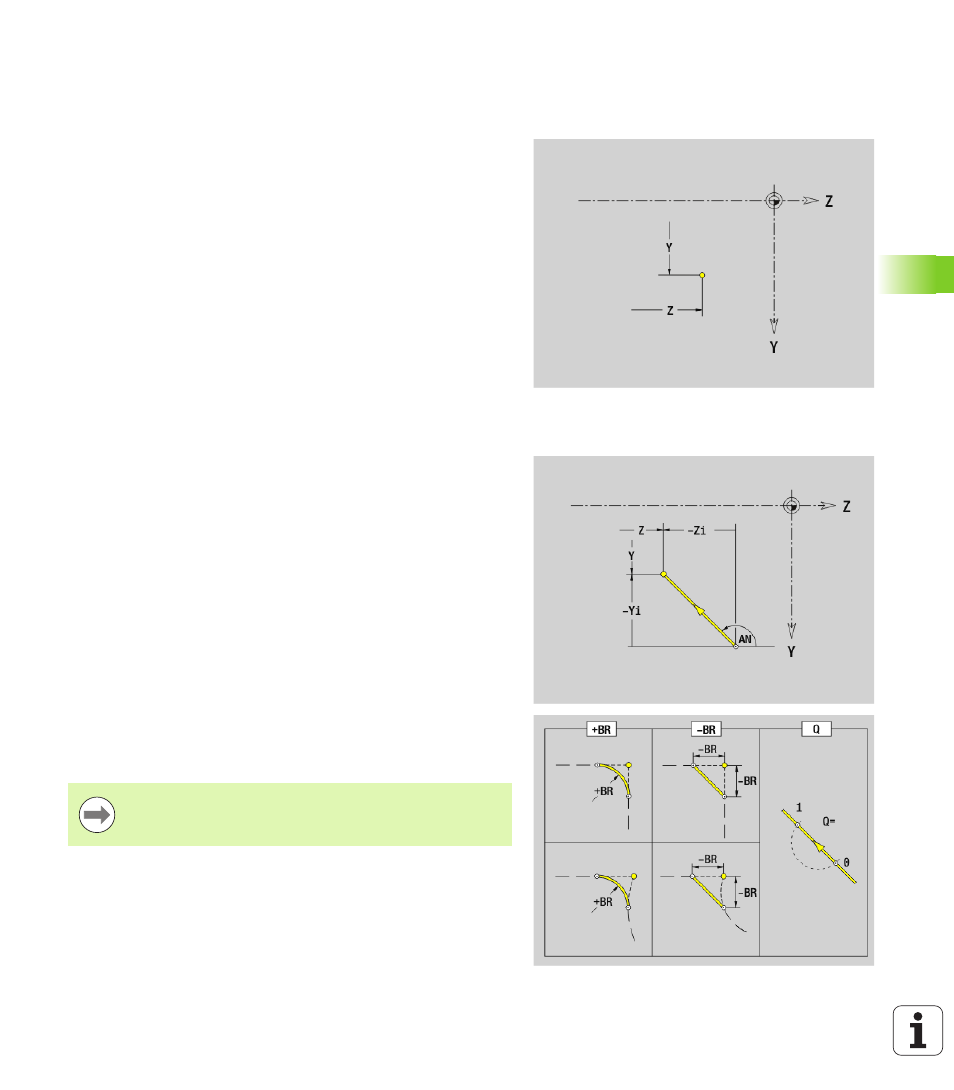

6.3 Contours dans le plan YZ
Point initial du contour, plan YZ G180 Géo
G180 définit le point initial d'un contour dans le plan YZ.
Droite plan YZ G181 Géo
G181 définit un élément linéaire dans un contour du plan YZ.
Paramètres
Y Point initial du contour
Z Point initial du contour
Paramètres
Y Point final
Z Point final
AN Angle avec l'axe positif Z
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 aucune introduction : raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
Programmation Y, Z: en absolu, en incrémental, avec
effet modal ou „?“
