4.8 Cont
ours sur l'en
v
e
loppe
Arc de cercle d'un contour sur enveloppe G112-/
G113-Géo

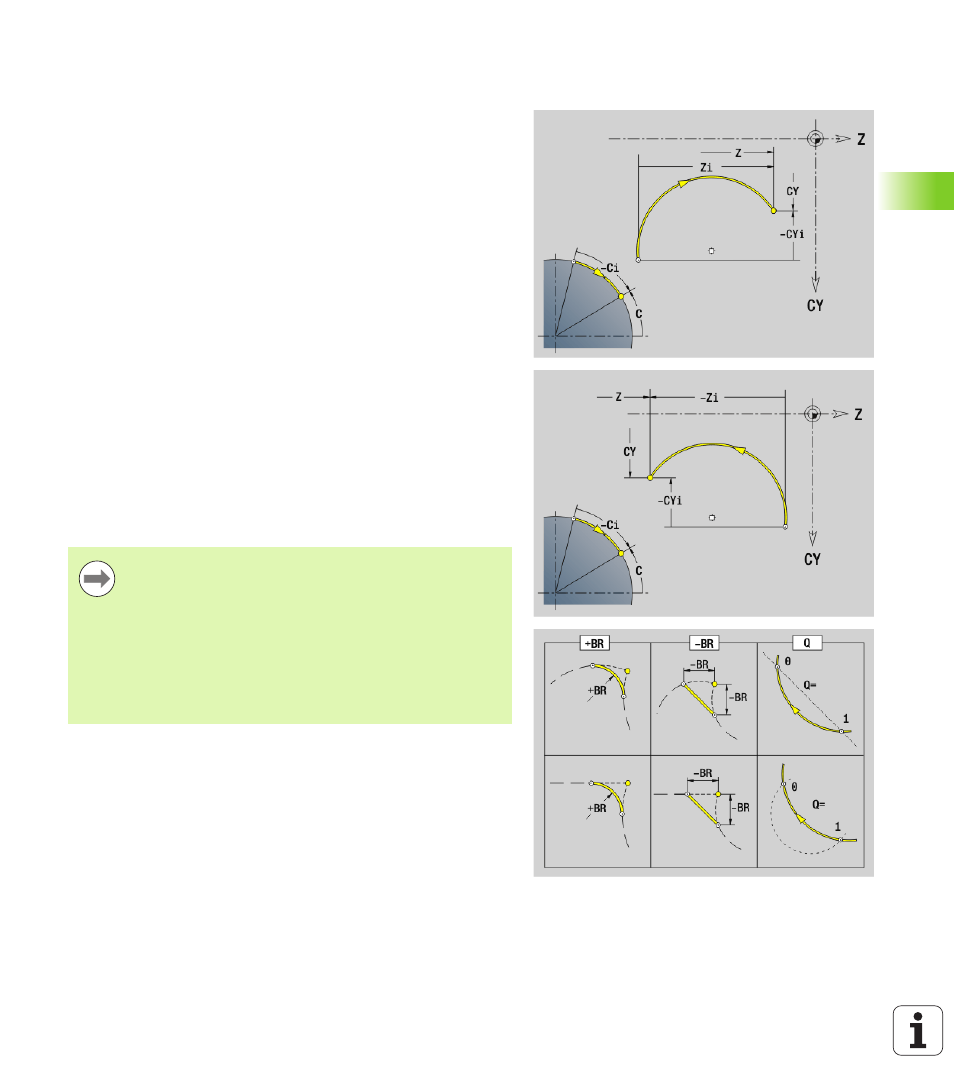

G112/G113 définit un arc de cercle sur l'enveloppe. Sens de rotation:
voir figure d'aide
Paramètres
Z Point final
C Point final (angle final)
CY Point final en „cote linéaire"; référence: Développé avec
„diamètre de référence"
R Rayon
K Centre dans le sens Z
W Angle du centre
J Angle du centre en „cote linéaire"
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 Aucune introduction : Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque l'arc de cercle coupe une
droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
Programmation
 Z, CY
: en absolu, en incrémental, modal ou „?“
 C: en absolu, incrémental ou modal
 K, J : en absolu ou en incrémental
 Programmer soit Z – C ou Z – CY, ou bien K – W ou K – J
 Programmer soit le „centre", soit le „rayon"
 Avec „rayon": Seuls sont possibles les arcs de cercle <=
180°
