Programmation DIN
4.21 Cy
cles de dég
a
g
e
ments

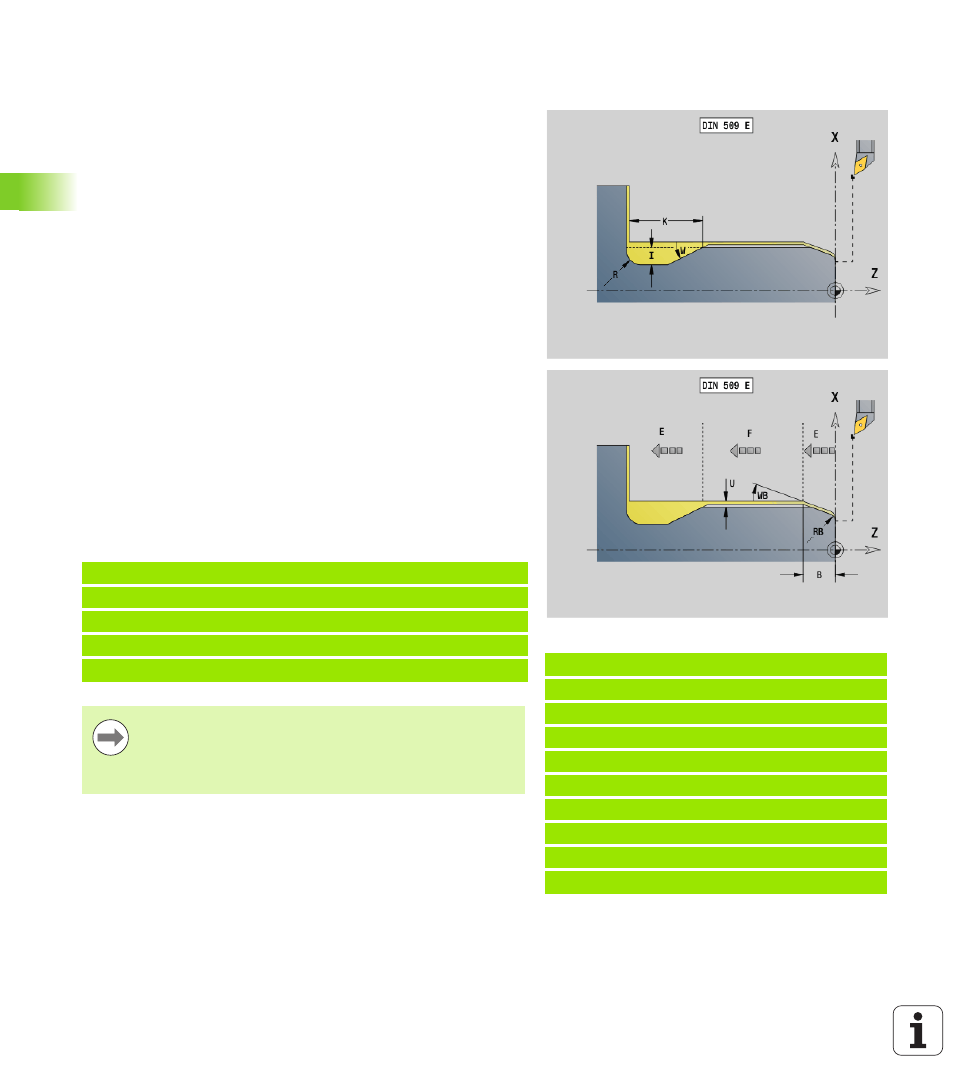

Dégagement DIN 509 E avec usinage du cylindre
G851
Si vous programmez l'un des paramètres Longueur d'attaque ou
Rayon d'attaque
, G851 usine le cylindre „situé avant“, le
dégagement, la surface transversale suivante et l'attaque du cylindre.
Les paramètres que vous ne programmez pas sont calculés par la
Commande à l'aide du diamètre du cylindre issu du tableau standard
(voir “Cycle de dégagement G85” à la page 308).
Séquences suivant l'appel du cycle
Exemple : G851
%851.nc
[G851]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G851 I3 K15 W30 R2 B5 RB2 WB30 E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
END
Paramètres
I
Profondeur du dégagement (par défaut: tableau standard)
K
Longueur du dégagement (par défaut: tableau standard)
W
Angle du dégagement (par défaut: tableau standard)
R
Rayon du dégagement (par défaut: tableau standard)
B
Longueur d'attaque – pas d'introduction: L'attaque du cylindre
ne sera pas usinée
RB
Rayon d'attaque – pas d'introduction: Le rayon d'attaque ne
sera pas usiné
WB Angle d'attaque (par défaut: 45 °)
E
Avance réduite pour l'usinage du dégagement (par défaut:
Avance active)
H
Mode de sortie (par défaut: 0):
0: L'outil retourne au point de départ
1: L'outil reste à l'extrémité de la face transversale
U
Surépaisseur de finition pour la zone du cylindre (par défaut: 0)
N.. G851 I.. K.. W.. /appel du cycle
N.. G0 X.. Z.. /coin pour attaque du cylindre
N.. G1 Z.. /coin du dégagement
N.. G1 X.. /point final surface transversale
N.. G80 /fin de la définition de contour
Le dégagement n'est exécuté que dans des angles
droits, et ceci parallèlement à l'axe longitudinal.
Correction du rayon de la dent:
sera exécutée.
Surépaisseurs
: Ne seront pas appliquées
