Configuration de la torChe maChine
powermax
105 Manuel de service 6-5
Conversion d’une torche machine pleine longueur en une mini-torche machine
Vous pouvez transformer une torche machine pleine longueur en une mini-torche machine en retirant la gaine
de positionnement.
Note : Si vous transformez une torche machine pleine longueur en une mini-torche machine et montez la torche
en même temps, sautez cette section et suivez les instructions à la page 6-7 Montage de la torche.
Se reporter aux illustrations de la page 6-4 Composants de la torche machine et suivre ces instructions.
Note : Au moment de déconnecter et de raccorder les pièces de la torche, maintenir la même orientation entre
la tête et le faisceau de torche. Une torsion de la tête par rapport au faisceau pourrait causer des
dommages.
1. Déconnecter le faisceau de torche de la source de courant et retirer les consommables de la torche.
2. Dévisser le corps du serre-câble de son écrou puis ramener le corps du serre-câble le long du faisceau.
3. Dévisser l’écrou du serre-câble de la gaine de positionnement puis le ramener le long du faisceau de torche.
4. Dévisser la gaine de positionnement du coupleur.
5. Dévisser le coupleur du collier de montage.
6. Retirer les trois vis de l’extrémité consommables du collier de montage puis dégager ce dernier de l’avant du corps
de la torche.
7. Débrancher le connecteur du fil du contacteur de détection de buse.
8. Utiliser un tournevis cruciforme n° 2 pour retirer la vis qui fixe le fil pilote au corps de la torche.

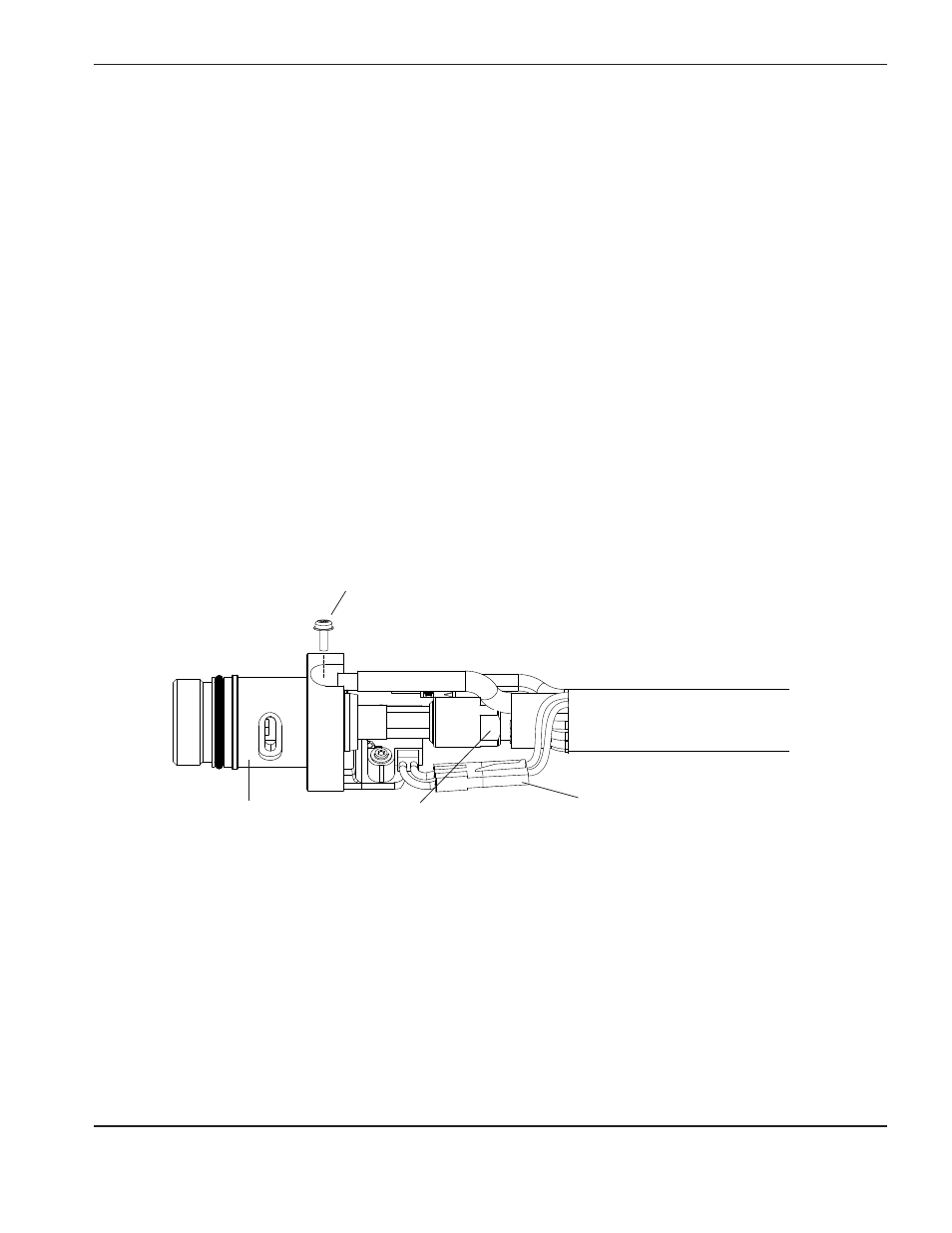

Raccord de la conduite
d’alimentation en gaz
Tête de torche
Vis de borne du fil pilote
Connecteur du fil du contacteur
de détection de buse
