Coupe méCanique
powermax
105 Manuel de service 7-7
Branchement d’un câble d’interface série RS485 facultatif
Le connecteur de l’interface série RS485 à l’arrière de la source de courant permet de raccorder un appareil externe
à votre Powermax. Par exemple, vous pouvez faire fonctionner votre système Powermax à distance avec un contrôleur
CNC.
La source de courant Powermax peut être équipée d’un connecteur de l’interface série RS485 installé en usine (ou par
l’utilisateur) sur le panneau arrière. La prise située à l’arrière de la source de courant permet d’accéder au circuit imprimé
RS485 à l’intérieur de la source de courant.
Si votre source de courant n’est pas équipée d’un connecteur RS485, commander le kit 228539, « circuit imprimé
RS485 Powermax65/85/105 avec câbles ». Suivre les instructions d’installation de la section Remplacement des
composants de la source de courant du Manuel de service. Pour télécharger le Manuel de service, se rendre sur
www.hypertherm.com (lien « Bibliothèque des téléchargements »).
Lorsque le connecteur RS485 est installé :
1. Éteindre la source de courant.
2. Connecter le câble RS458 de votre appareil externe à la prise située à l’arrière de la source de courant Powermax.

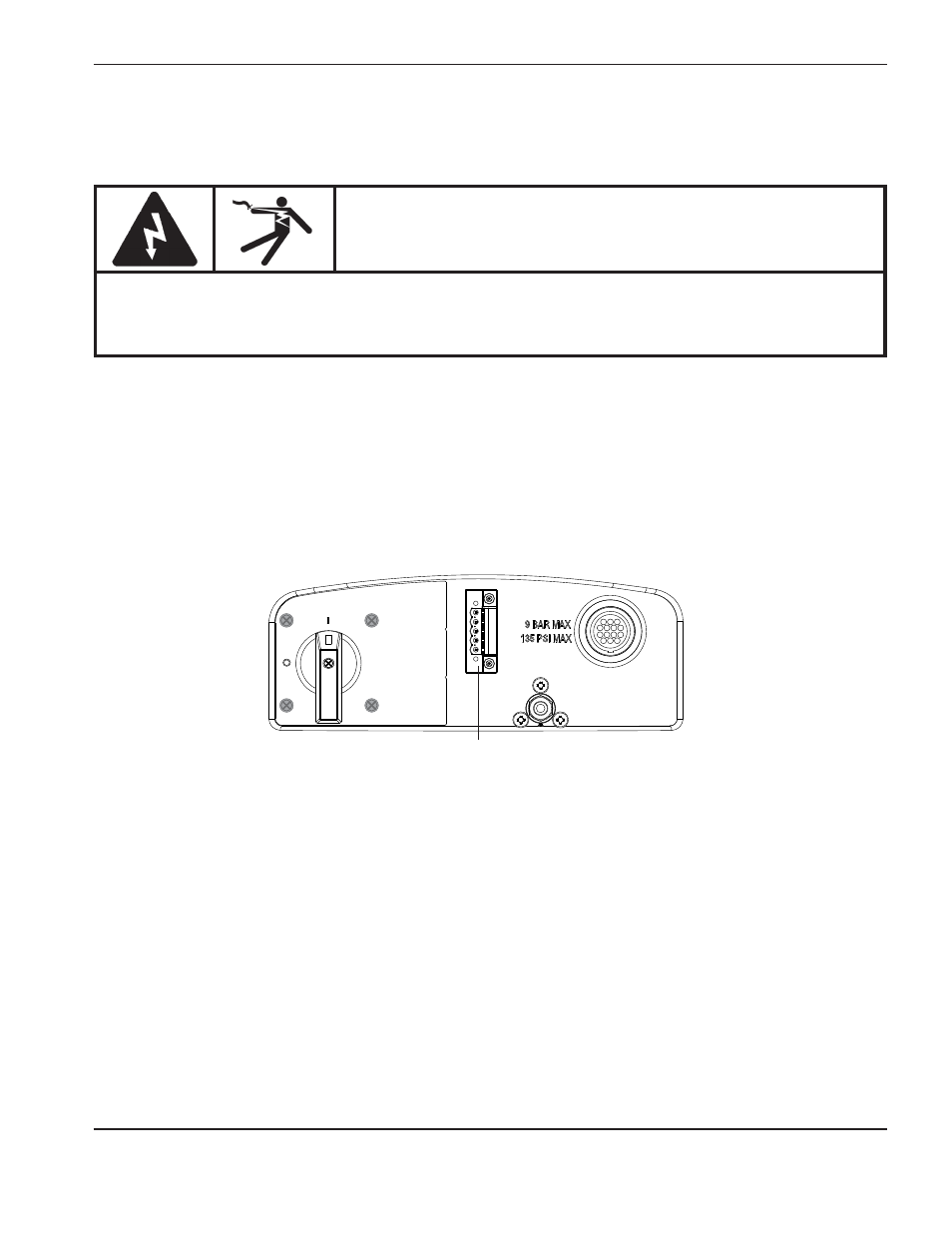

Connecteur RS485
Accès à la tension d’arc brute
Afin d’accéder à la tension d’arc brute, consultez le Bulletin de service sur le terrain 807060
AVERTISSEMENT
ISQUE D’ELECTROCUTION, DE PROBLEMES D’ENERGIE
ET D’INCENDIE
Le raccordement direct au circuit plasma pour accéder à la tension d’arc brute augmente le risque
d’électrocution, de problèmes d’énergie et d’incendie en cas d’une seule défaillance. La tension de
sortie et le courant de sortie du circuit sont indiqués sur la plaque signalétique.
