Remplacement des composants de la souRce de couRant
9-30
powermax
105 Manuel de service

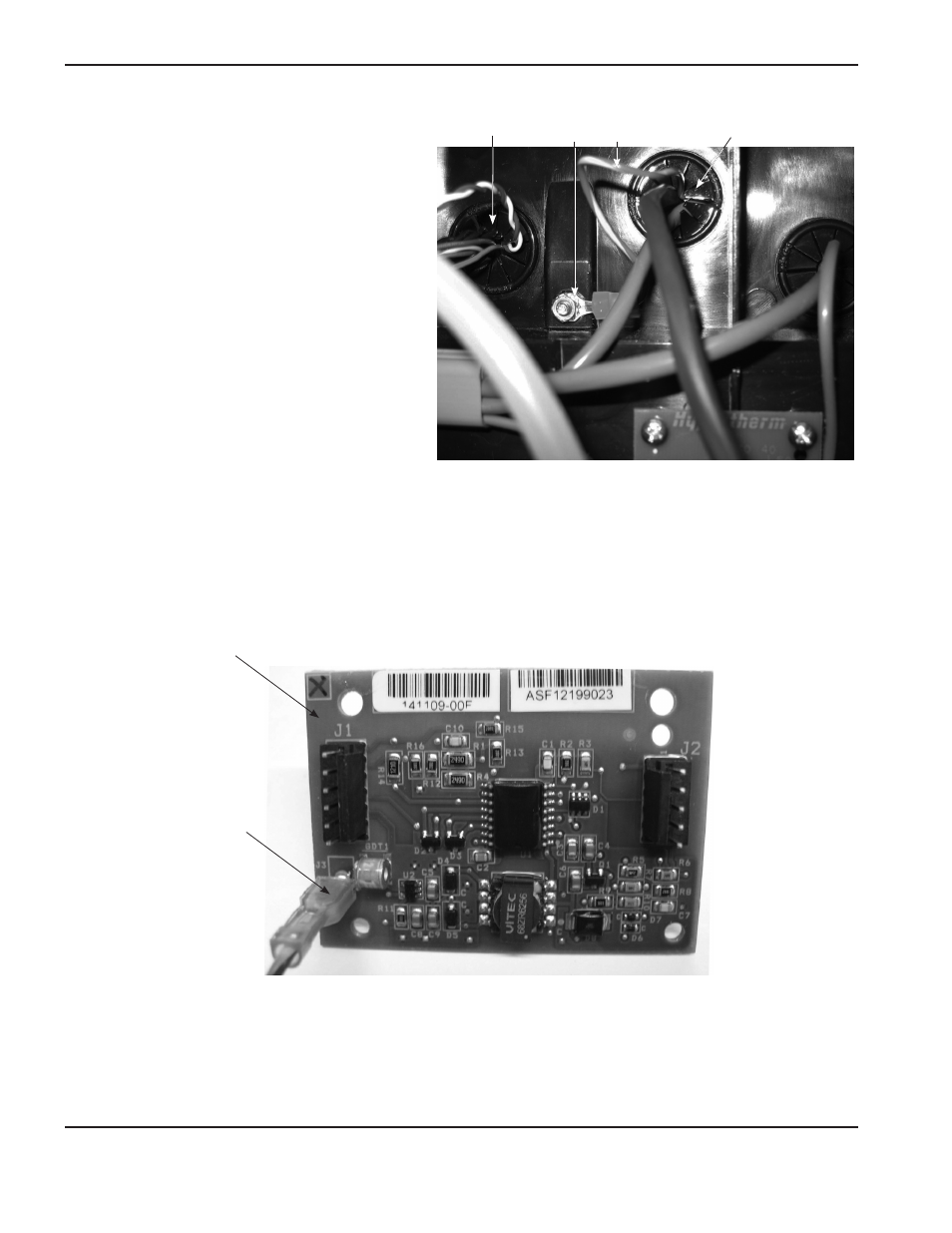

8. Attacher le connecteur du fil de terre (vert rayé
jaune) à la borne filetée située entre le passe-
fil supérieur et le passe-fil de gauche. Serrer
le boulon fourni à la borne filetée à un couple
de 17,3 kg cm.
9. Pousser fermement le connecteur du câble
de terre dans le passe-fil supérieur.
Fil de terre
Connecteur du câble de terre
Circuit RS485
Passe-fil supérieur Passe-fil de gauche
10. Fixer solidement le circuit RS485 aux bornes de montage en plastique situées sur le panneau central, directement
derrière le circuit imprimé du processeur de signal numérique, en serrant les deux vis à tête cylindrique n° 6
à un couple de 11,5 kg cm. Se reporter à la figure de la page suivante.
11. Attacher le connecteur du fil de terre à la partie gauche du bas du connecteur sur le circuit RS485.
