Replacement des condensateurs

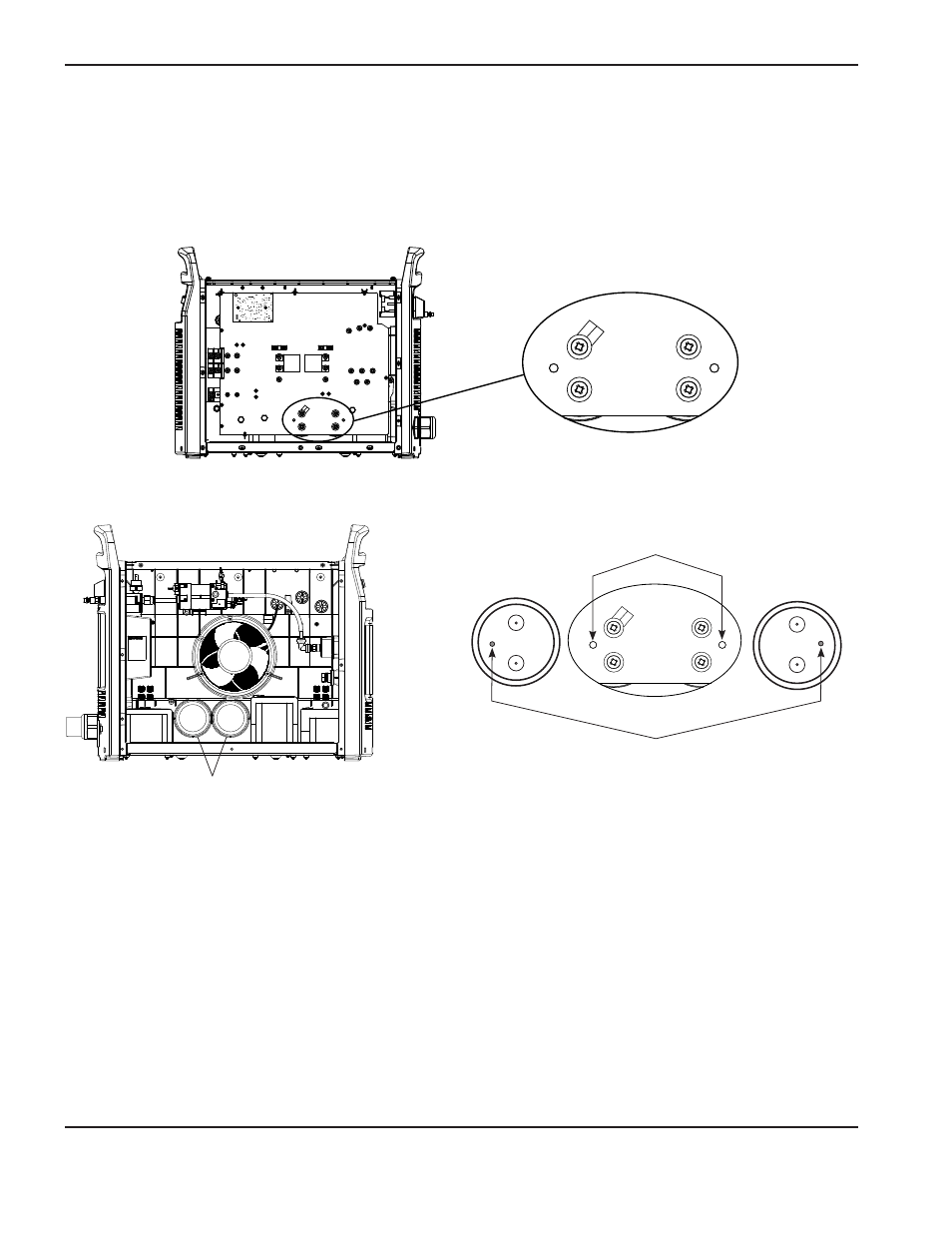

1. Retirer les quatre vis de montage du condensateur du circuit imprimé d’alimentation.
Note : si la source de courant est un modèle 380 V CCC ou 400 V CE, la vis de montage C152 du dessus
sécurisera aussi le fil inducteur au circuit imprimé d’alimentation.
C151 C152
+
+
_
_
C151 C152
+
+ _
_
Vis de montage (4)
2. Retirer les condensateurs, du côté ventilateur de la source de courant, en les tirant droit.
Condensateurs
C151 C152
+
+
_
_
+
+
Points de polarité du condensateur
Trous de visualisation du circuit imprimé d’alimentation
3. Insérer les nouveaux condensateurs, du côté ventilateur de la source de courant, en prenant note du point
de polarité à l’égard de l’orifice de visualisation dans le circuit imprimé d’alimentation.
4. Tourner chaque condensateur, du côté du ventilateur, jusqu’à ce que le point de polarité s’aligne avec le trou
de visualisation à l’avant du circuit imprimé d’alimentation.
5. Commencer à serrer à la main les quatre vis de montage fournies puis les serrer à 40,3 kg cm.
Note : si la source de courant est un modèle 380 V CCC ou 400 V CE, sécuriser le fil inducteur avec la vis
de montage supérieure du C152.
