Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-81
6. Débrancher la prise à raccord rapide du panneau d’extrémité avant en retirant les quatre vis de montage.
7. Retirer le boulon fixant le câble de retour à la prise du câble de retour.
8. Retirer l’écrou et la rondelle qui fixent la prise du câble de retour au panneau d’extrémité avant.
9. Pousser la prise du câble de retour dans le panneau d’extrémité avant.

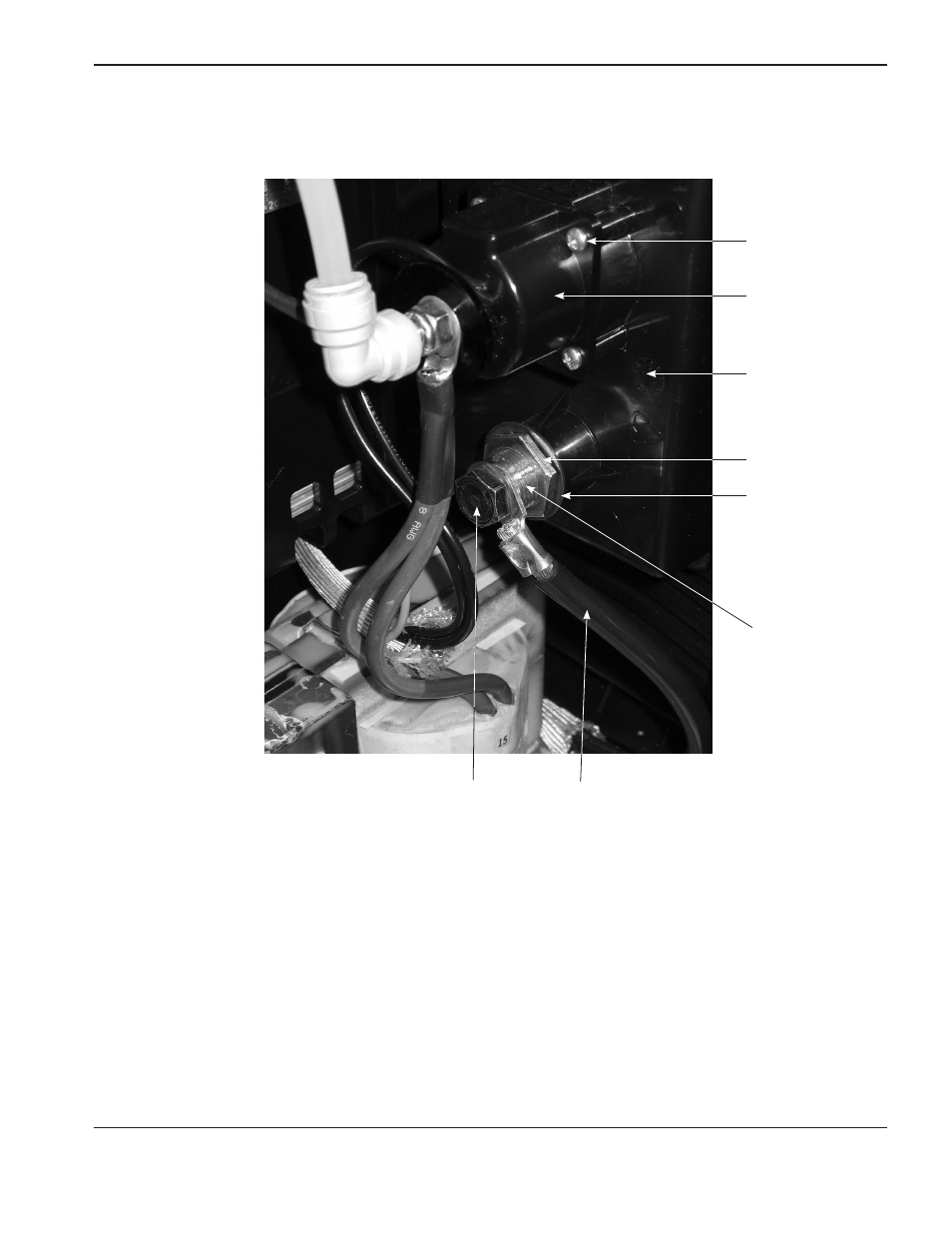

Prise à raccord rapide
Vis de montage (4)
Panneau d’extrémité
avant
Boulon
Écrou
Rondelle
Câble de retour
Prise du câble
de retour
