Hypertherm Powermax105 Rev.2 - Manuel (Page 334)

Pièces
11-24
powermax
105 Manuel de service
4
Article Numéro de
référence
Description

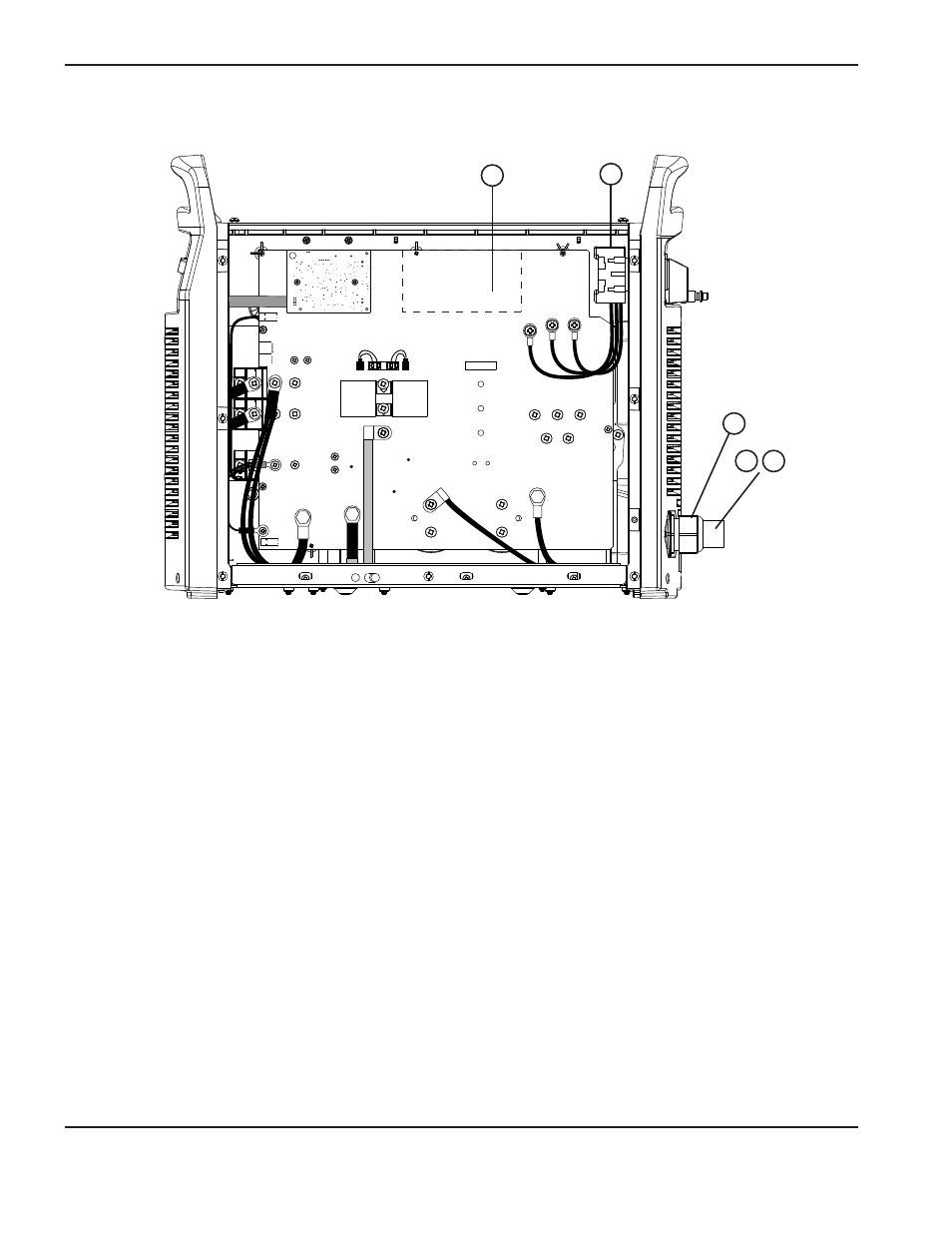

1 228878 Kit : Circuit imprimé d’alimentation du Powermax105 400 V CE/380 V CCC
2 228880 Kit : Interrupteur d’alimentation du Powermax105 400 V CE/380 V CCC
3 228914 Kit : Serre-câble du cordon d’alimentation du Powermax105 400 V CE/380 V CCC
4 228887 Kit : Cordon d’alimentation du Powermax105 400 V CE
5 228962 Kit : Cordon d’alimentation du Powermax105 380 V CCC
3
2 1
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
400 V CE/380 V CCC
5
